FOTO esclusive | Alcuni particolari della TBM “Marisol”, a settembre al via con lo scavo

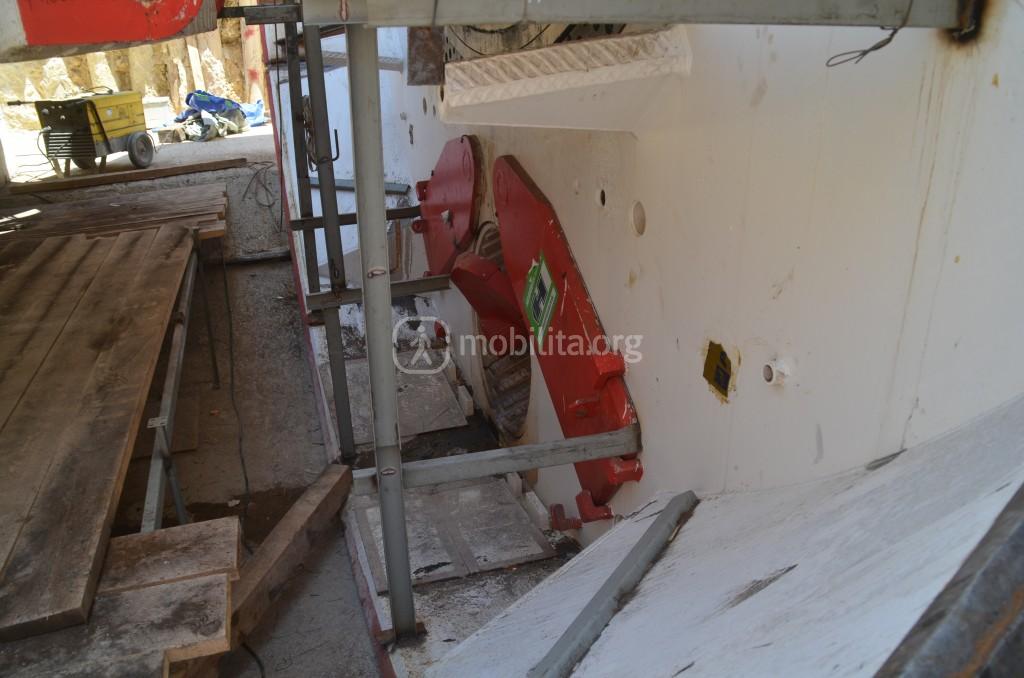

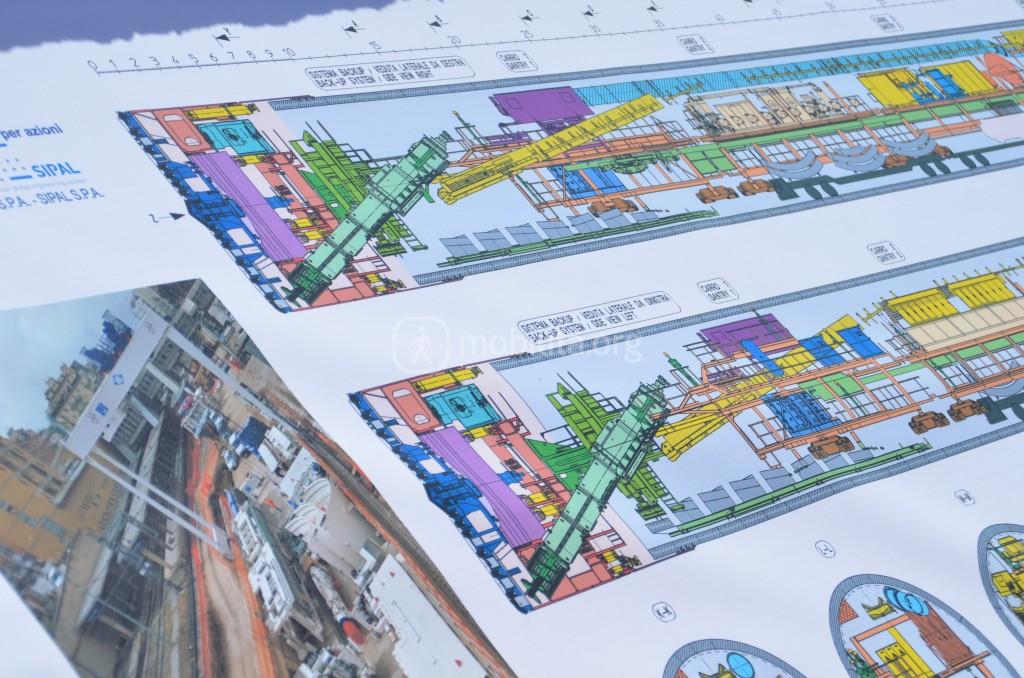

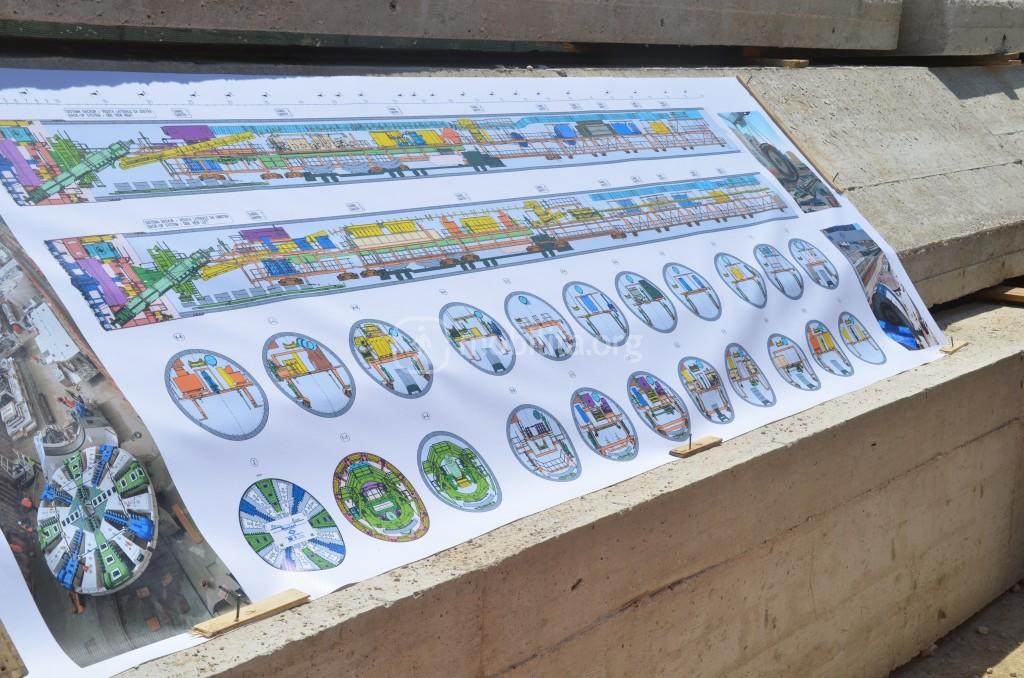

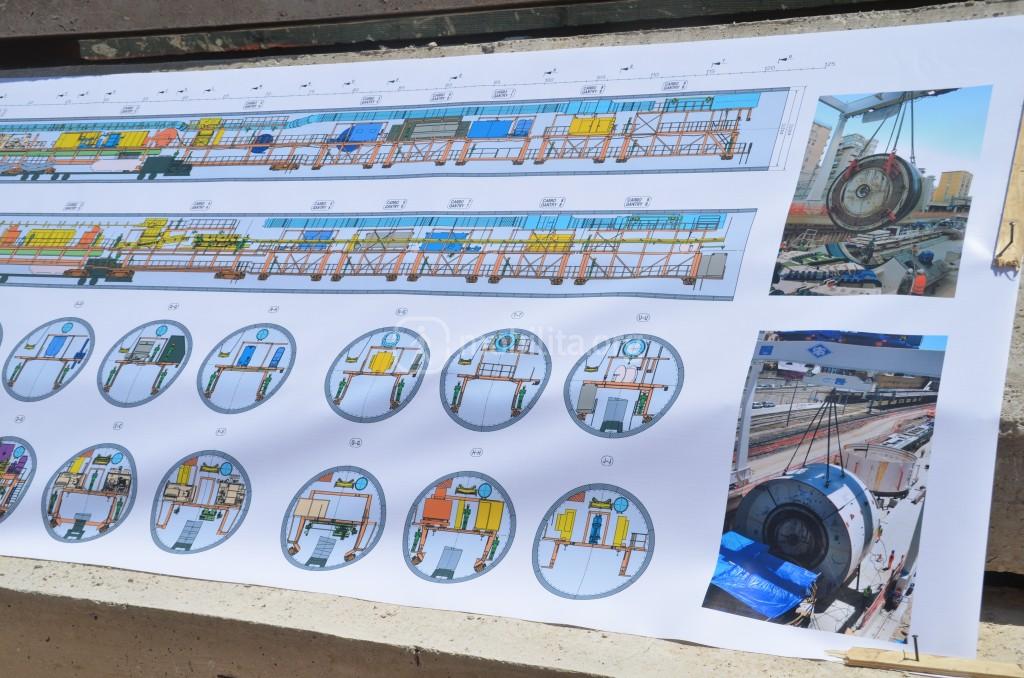

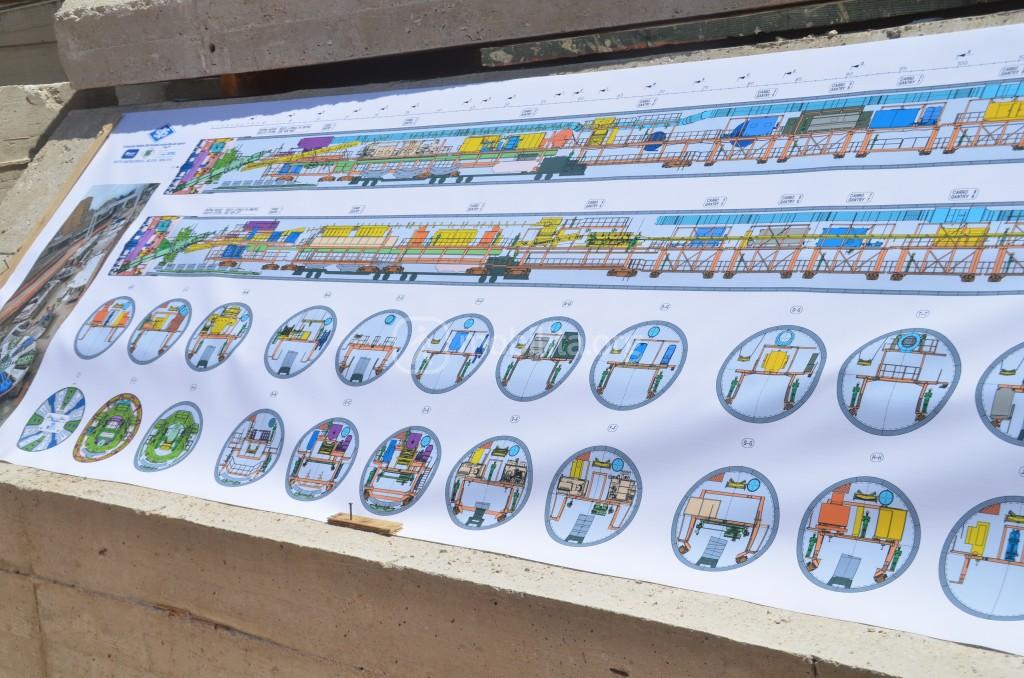

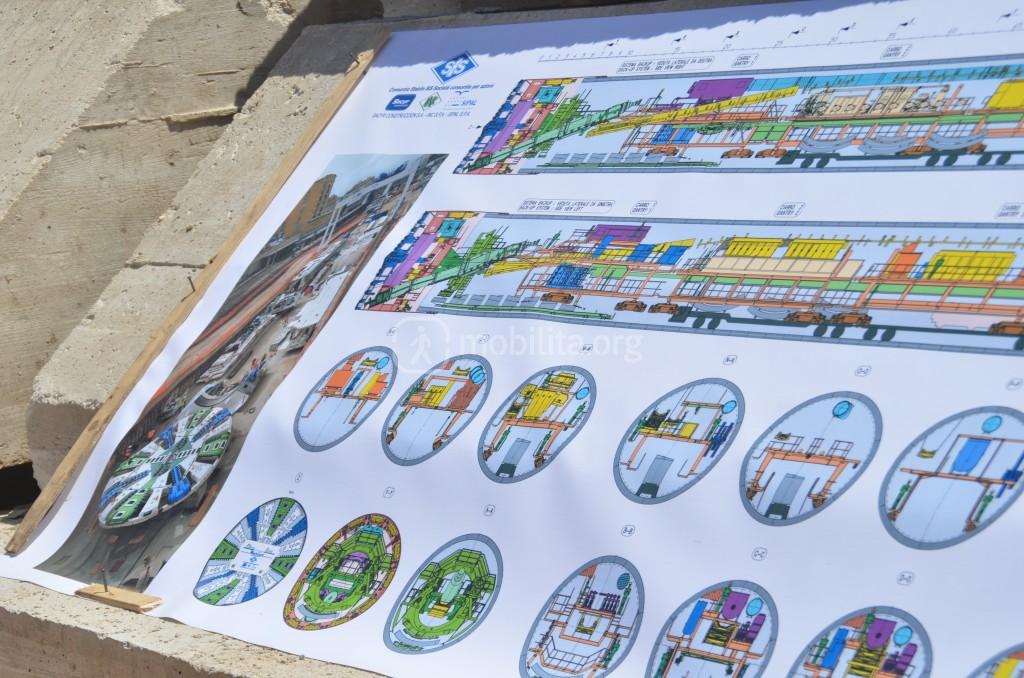

Durante la visita tecnica organizzata dal Cifi in collaborazione con l’Università degli Studi di Palermo abbiamo avuto modo di ammirare da vicino questo enorme puzzle che sta, giorno dopo giorno, prendendo forma


L’enorme macchinario, composto da varie parti, sarà pronto per la fine dell’estate e proprio nel mese di settembre verrà iniziato lo scavo che permetterà di sbucare dopo 1,8km (circa) nella zona di Via Belgio.

La TBM sarà manovrata all’interno di una vera e propria cabina di comando gestita da un unico operatore che avrà il compito di rispettare quello che è la precisione e l’allineamento della macchina con il tracciato topografico previsto.

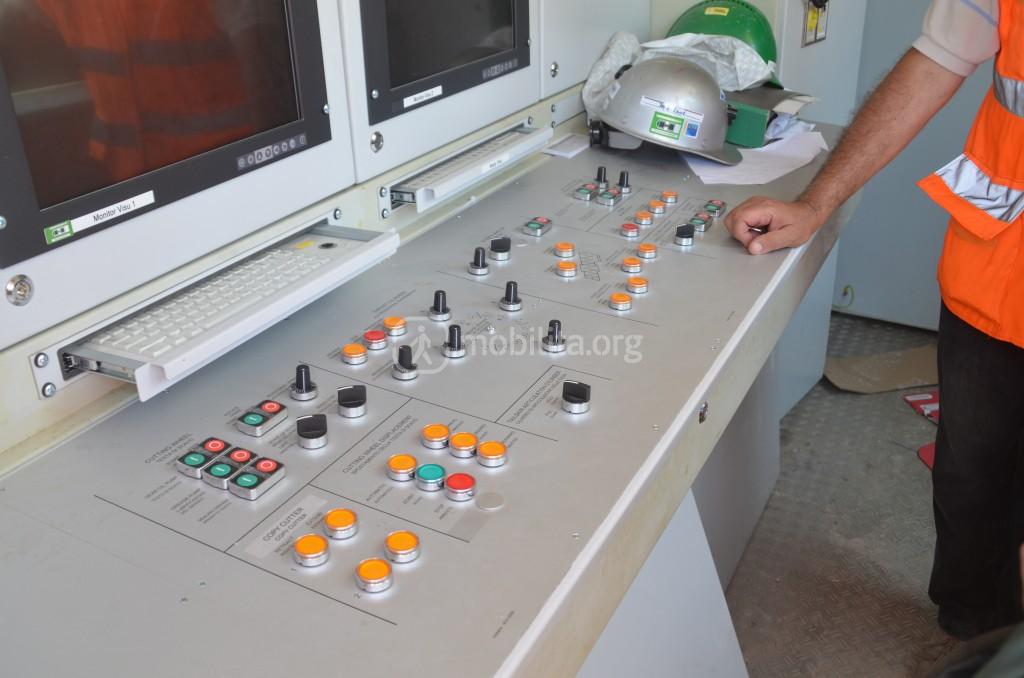

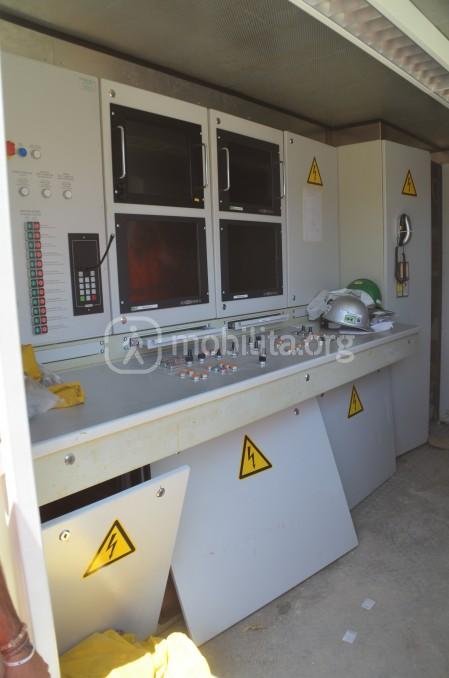

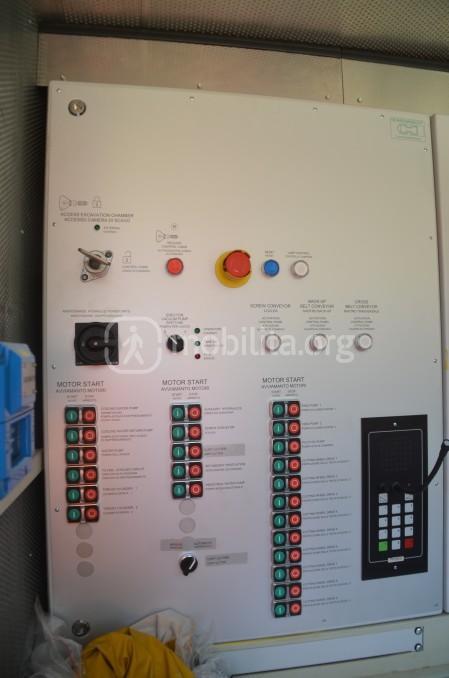

La cabina di controllo è composta da un consolle dove sono presenti quattro schermi che visivamente illustrano all’operatore le varie parti della macchina tramite telecamere e da una serie di schermate che visualizzano i “parametri vitali” del mezzo.
L’operatore può quindi, azionando i vari controlli, regolare lo spostamento laterale e verticale per permettere uno scavo quanto più preciso possibile

L’avanzamento dello scavo prevede un avanzamento di 1,5 metri al giorno. La talpa contemporaneamente scaverà al fronte e piazzerà i conci che rivestono la galleria
Il tutto avverrà ad una profondità notevole. La macchina infatti sarà in azione sotto falda, ad una pressione notevole. Pressione che permette però di evitare i cedimenti attorno allo scavo.

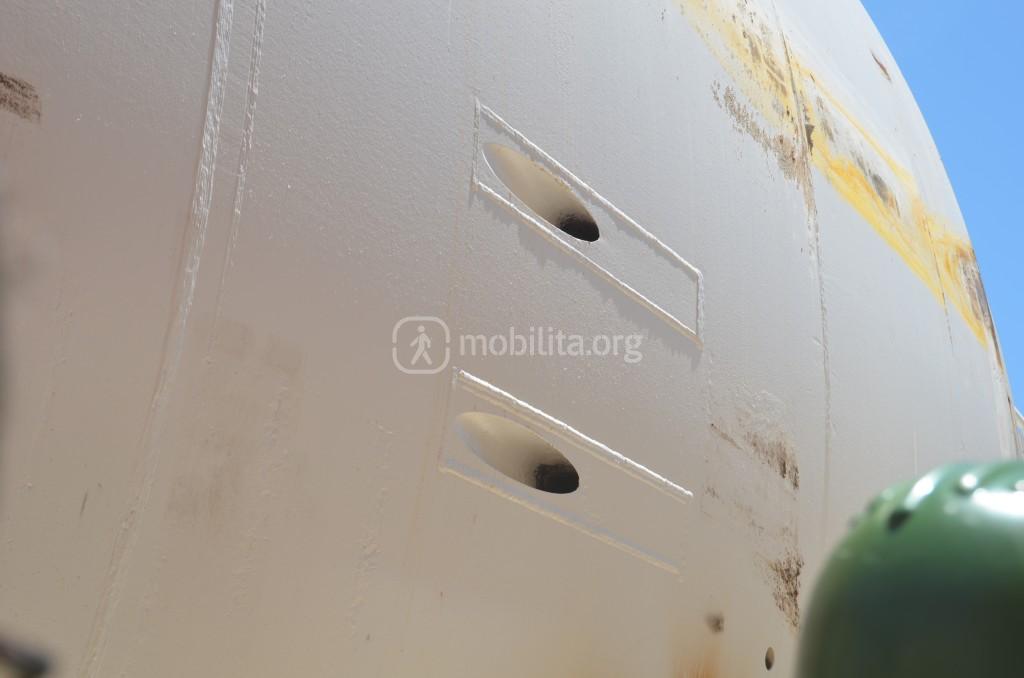

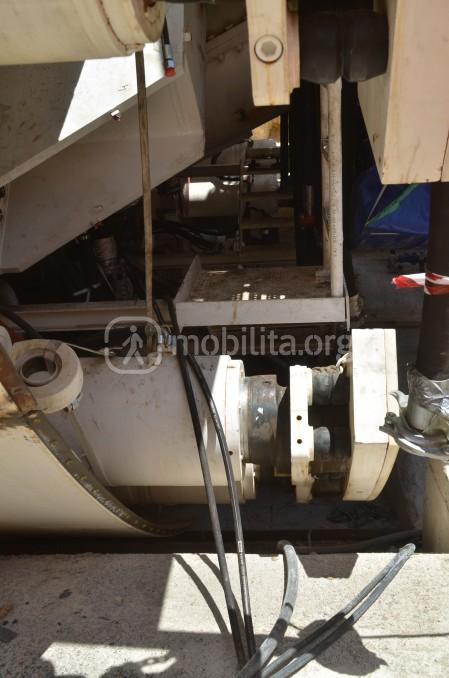

Tra gli accorgimenti che sono stati introdotti vi sono la possibilità tramite alcuni fori nello scudo di poter effettuare dei carotaggi per sondare il terreno all’interno del quale la macchina sta operando e dei piccoli dispositivi che permettono alla macchina degli ulteriori spostamenti così da evitare di agire troppo sulle pressioni circostanti.
Tutto ciò è stato fatto perché si procederà alla scavo al di sotto di una galleria con il traffico attivo e ciò ha fatto incrementare le misure di sicurezza in quanto anche il minimo spostamento potrebbe costringere l’interruzione del traffico ferroviario.

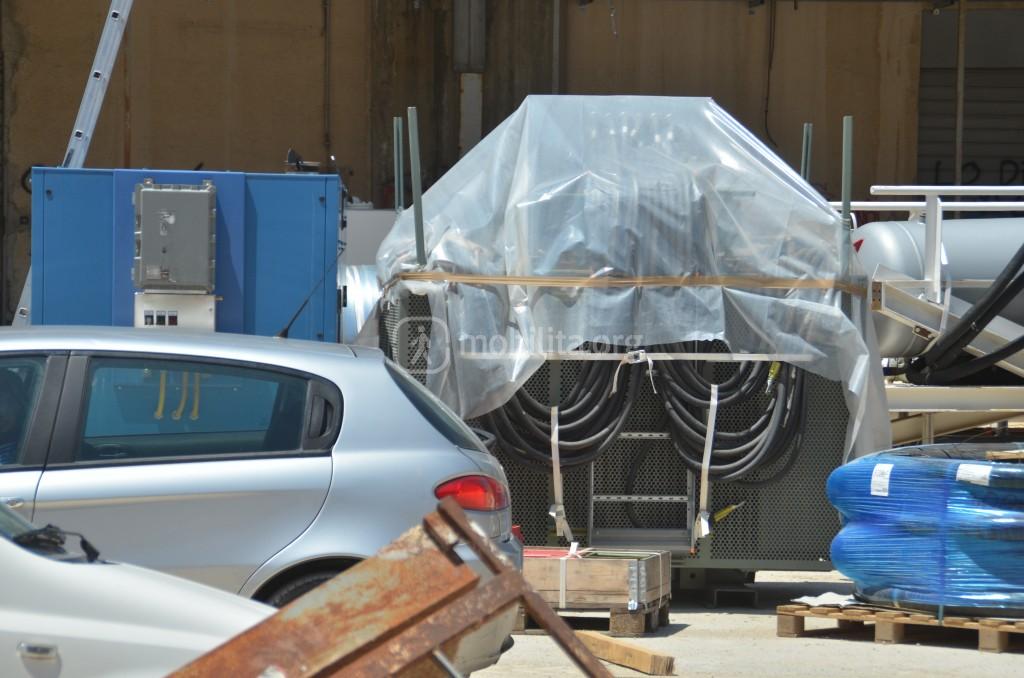

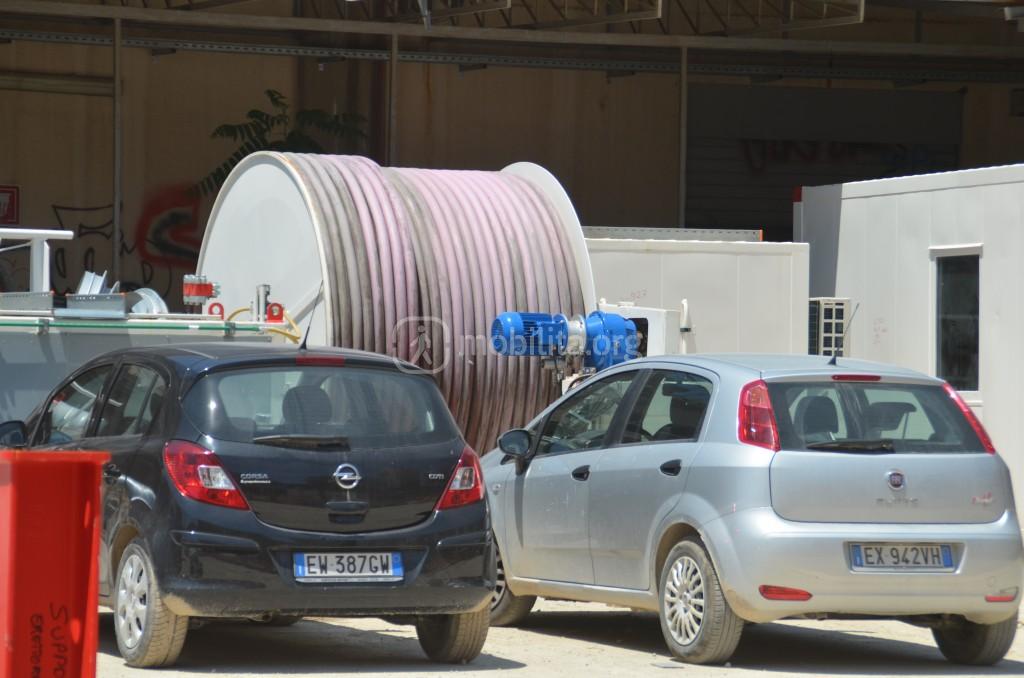

La macchina sarà alimentata elettricamente tramite un grosso cavo di alta tensione che porterà la corrente in cantiere e verrà successivamente trasformata tramite quattro trasformatori così da poter essere sfruttata per permettere il funzionamento della stessa

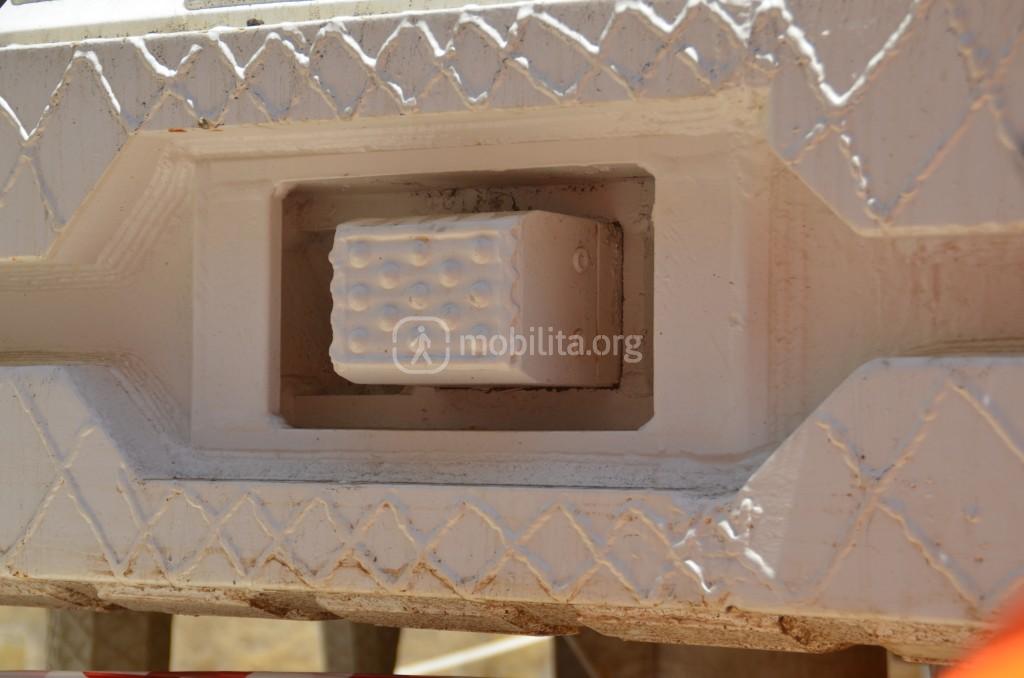

Un’azienda esterna alla Sis produrrà i conci, anzi sta già producendo i conci, che verranno inviati al cantiere Notarbartolo e che verranno stipati nei pressi della discenderia di Via Cimarosa.

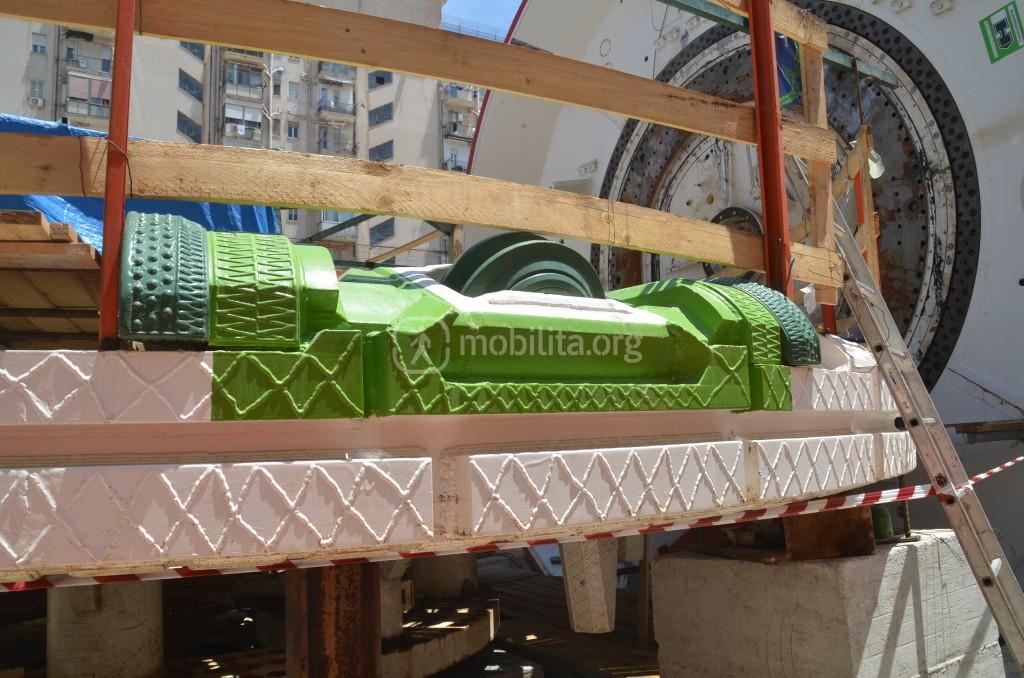

La testa fresante con i colori verdi e blu in rappresentanza delle due aziende, Sis e Herrenknecht, può essere utilizzata sia per lo scavo di calcareniti sia per lo scavo di terreni meno solidi più sabbiosi senza la necessità di dover cambiare utensili di scavo. Utensili che possono essere sostituiti anche durante lo scavo grazie allo possibilità di accedere dalla macchina stessa.
