28 mar 2017

FOTO | Passante Ferroviario: Una mattina all’interno della TBM Marisol


Proseguiamo il reportage iniziato la settimana scorsa durante la visita ai cantieri del raddoppio del passante ferroviario di Palermo.

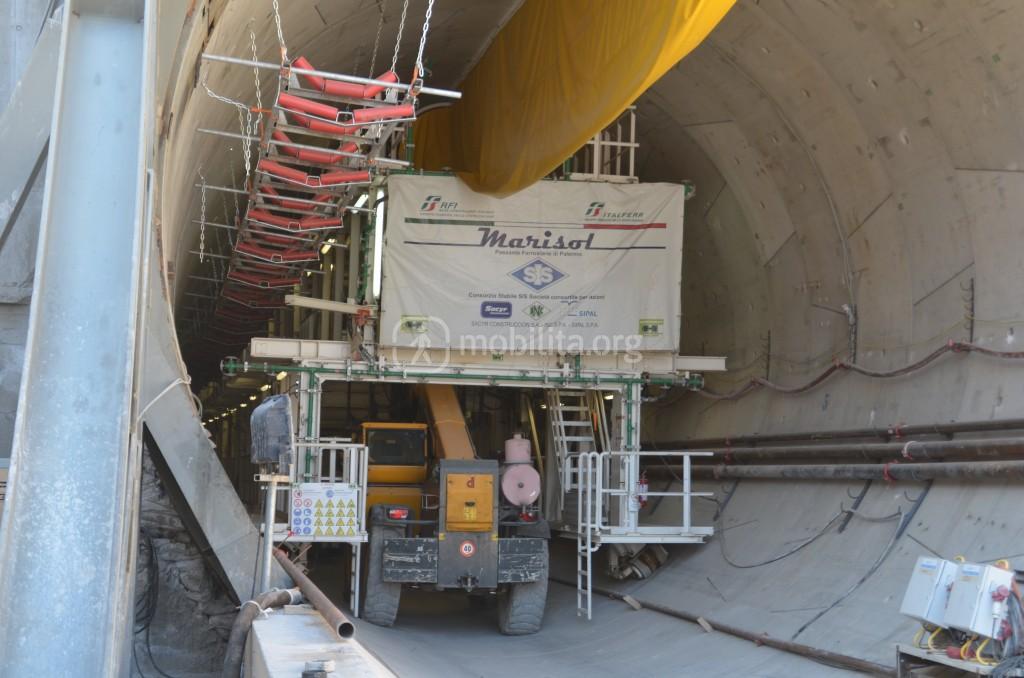

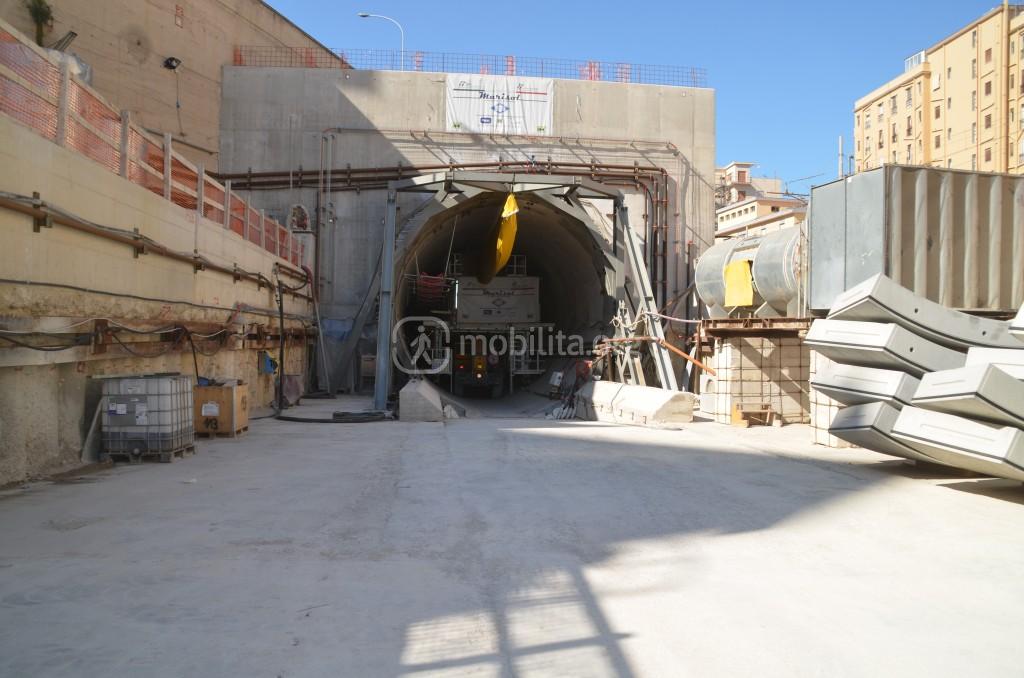

A conclusione della giornata siamo rientrati al cantiere Notarbartolo e siamo stati accompagnati a visitare la Tbm (Tunnel Boring Machine) “Marisol” che scaverà la galleria da Notarbartolo a De Gasperi – Belgio.

A guidarci fino al cuore pulsante del macchinario sono stati l’architetto Federico Daneri e l’esperto geometra Mauro Esposito che si è occupato di scavo meccanizzato già a Napoli per i lavori della metropolitana.

Prima di iniziare precisiamo che la macchina è ancora ferma, in attesa del decreto dell’Arpa.

Questo slideshow richiede JavaScript.

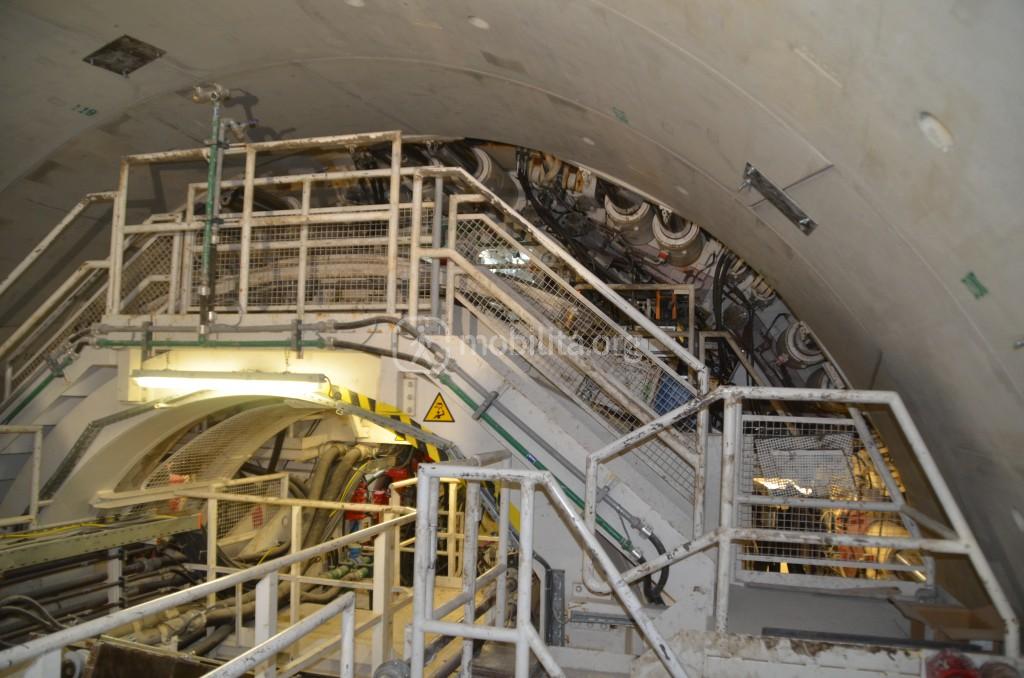

La talpa lunga 130 metri con una testa fresante di 9,4 metri di diametro.

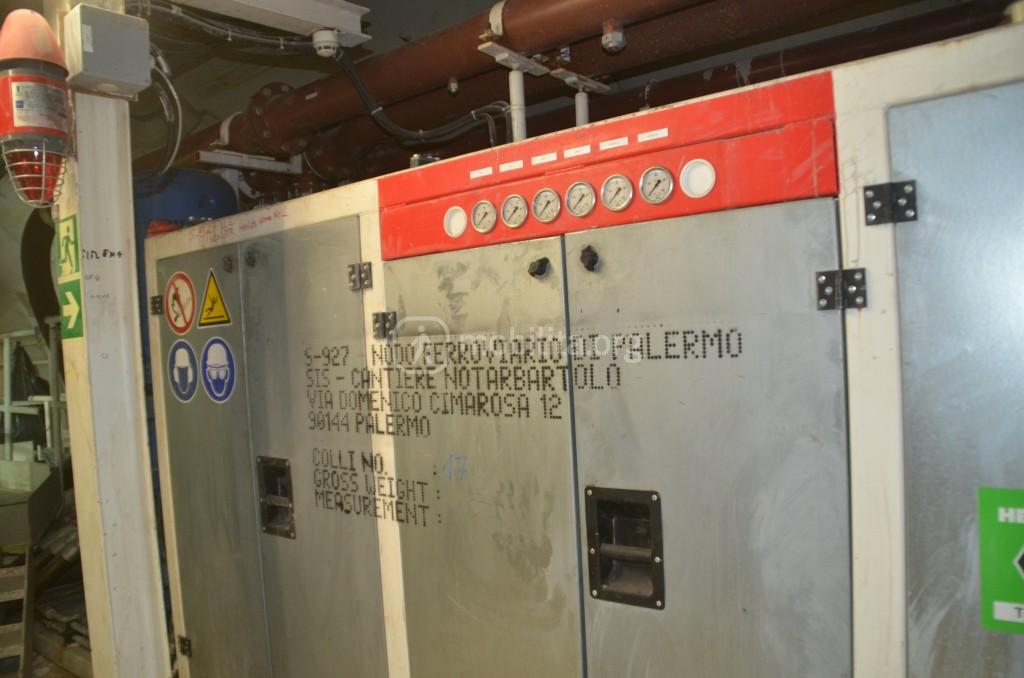

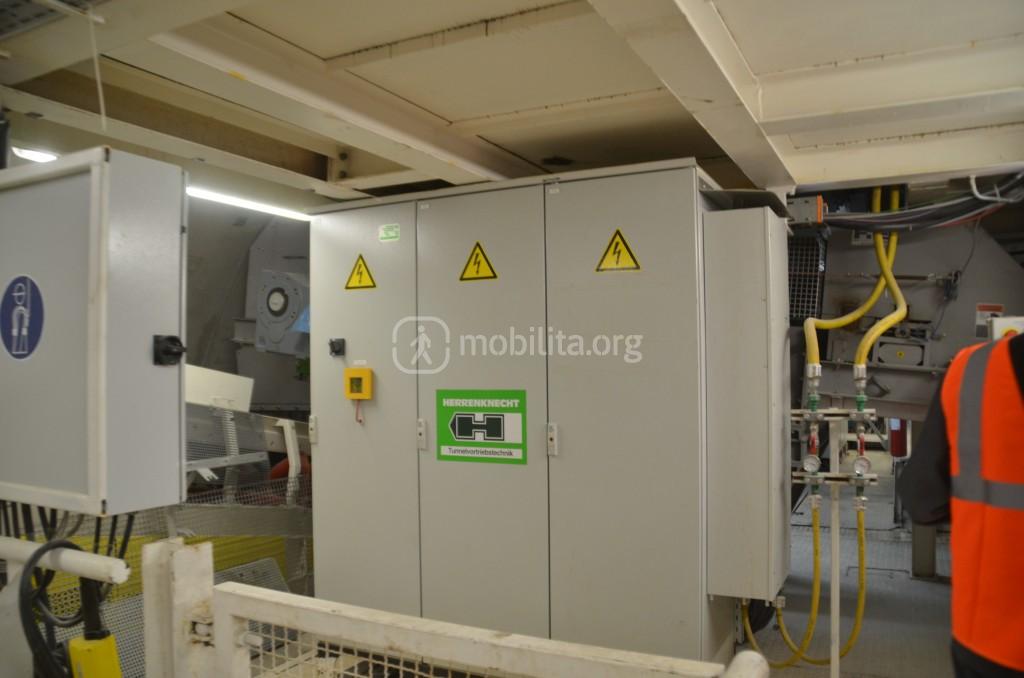

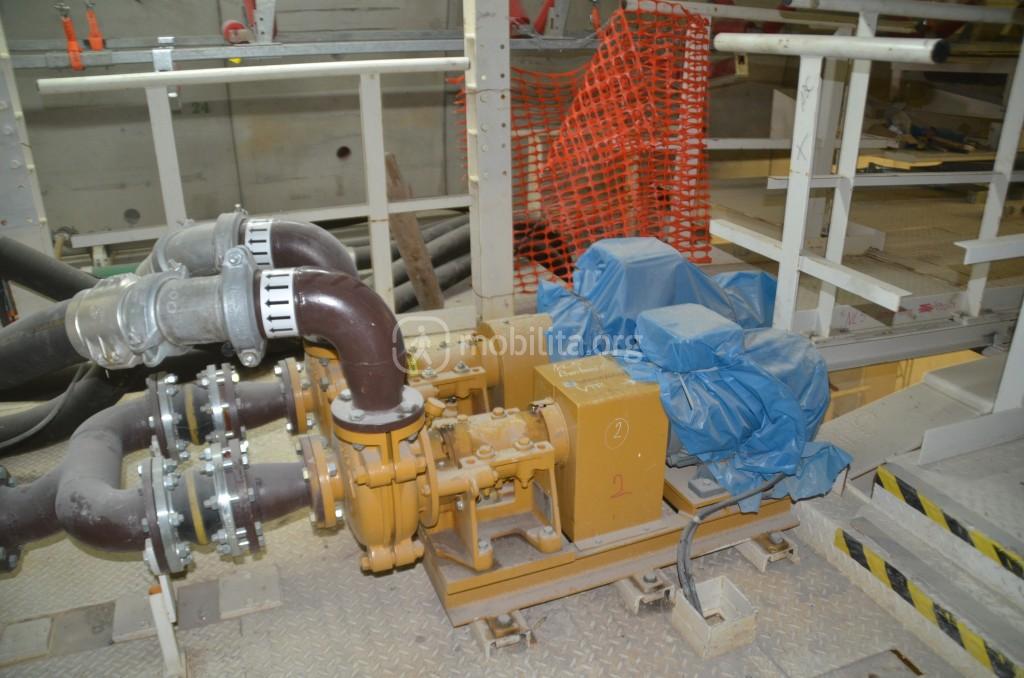

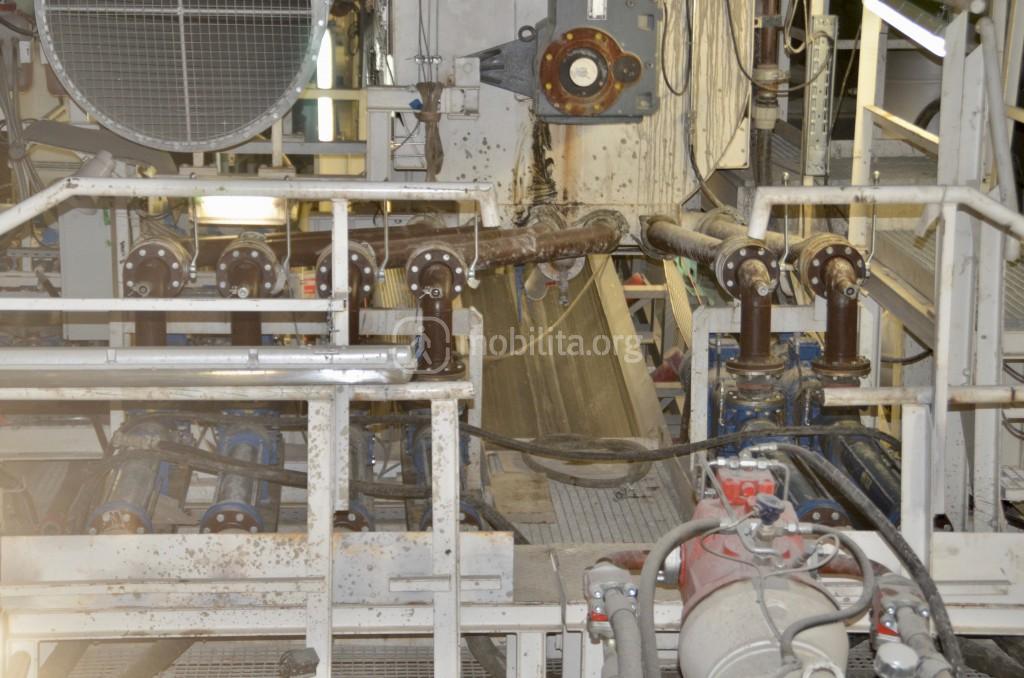

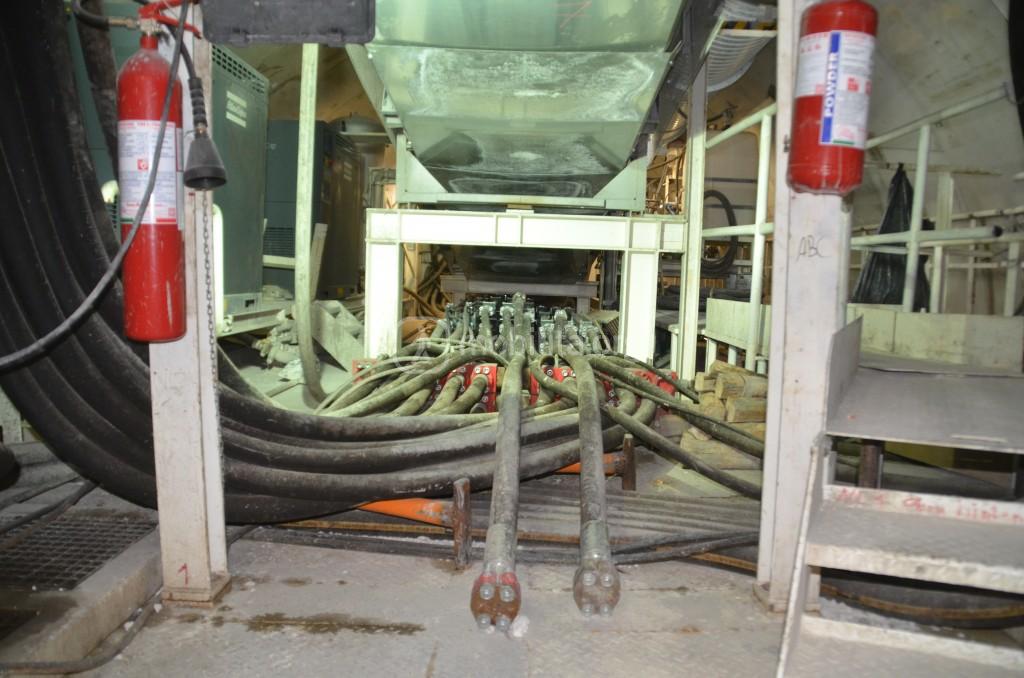

Una delle sfide più grandi è stata alimentare la macchina, che richiede 4 MW di corrente, oltre ai 2 MW richiesti al cantiere, parliamo di oltre 6 MW che sono necessari per permettere il funzionamento. Basti pensare che il consumo è maggiore dell’energia utilizzata dall’intero ospedale Cervello che secondo voci è intorno ai 3 MW e produce un suono in galleria di oltre 80 decibel: come lavorare dentro una lavatrice in piena centrifuga, fortunatamente nulla però sarà percepito all’esterno vista la profondità a cui opera il macchinario.

A macchinario avviato saranno impiegati 60 operai specializzati che divisi in più turni di lavoro terranno sotto stretta osservazione l’intero ciclo di lavorazione.

Marisol è costata 13 milioni di euro e altri 6-7 milioni è il costo per il cantiere che gli sta dietro
Gli scavi produrranno 140mila metri cubi di terra e roccia che saranno verificati, monitorati come da accordi con Arpa e usati per riqualificare spazi verdi e portati nelle due cave di Sferracavallo (cava Troìa e cava Impisu).

Il tunnel Notarbartolo-via Iblei sarà formato da 1.421 anelli accostati l’uno accanto all’altro e ogni anello sarà composto da sette conci prefabbricati di calcestruzzo spessi 40 centimetri per un totale di oltre diecimila conci, tutti trasportati via camion da una ditta specializzata di Potenza.

Questo slideshow richiede JavaScript.

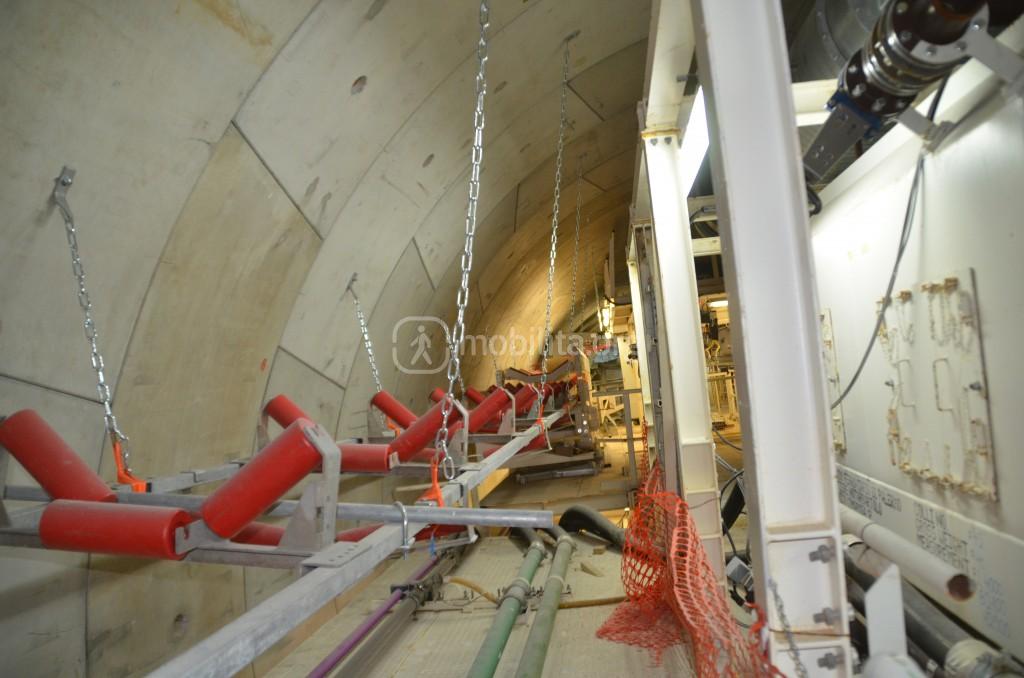

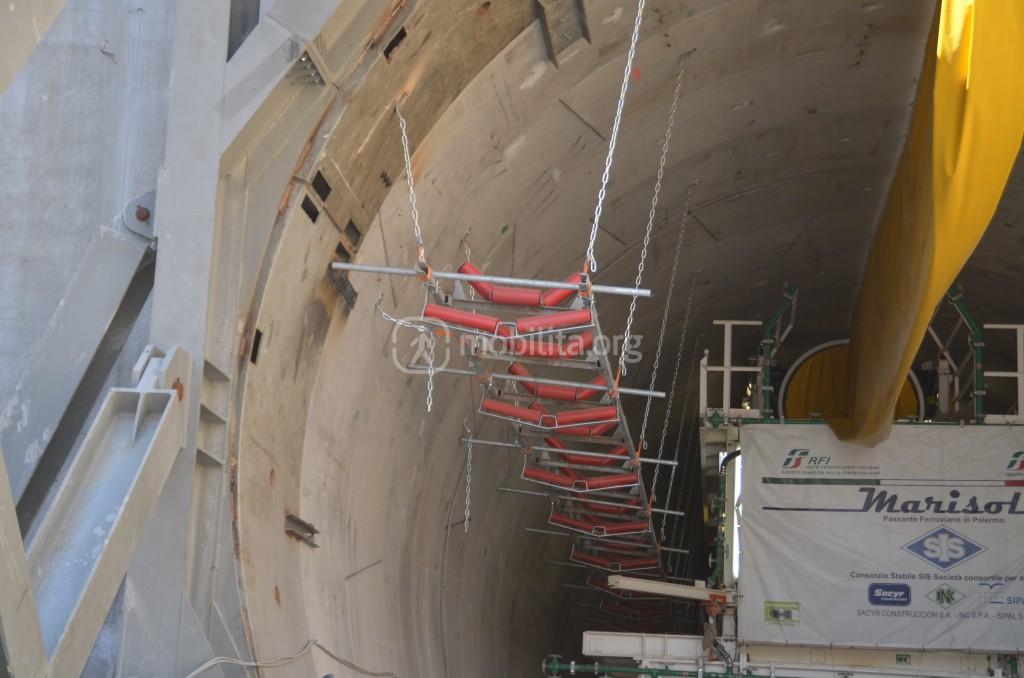

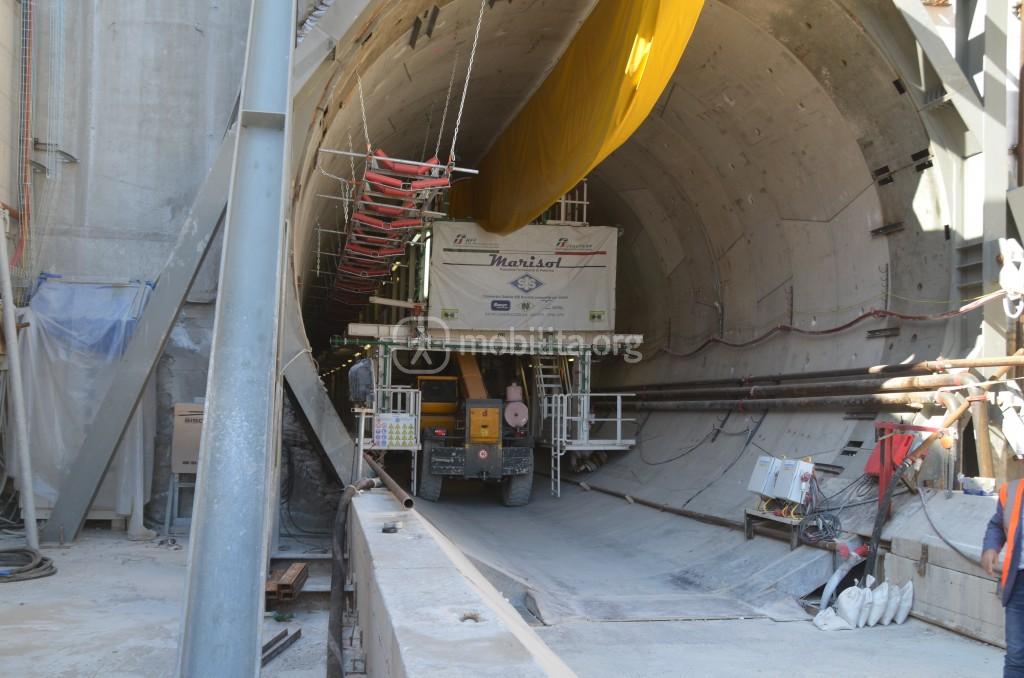

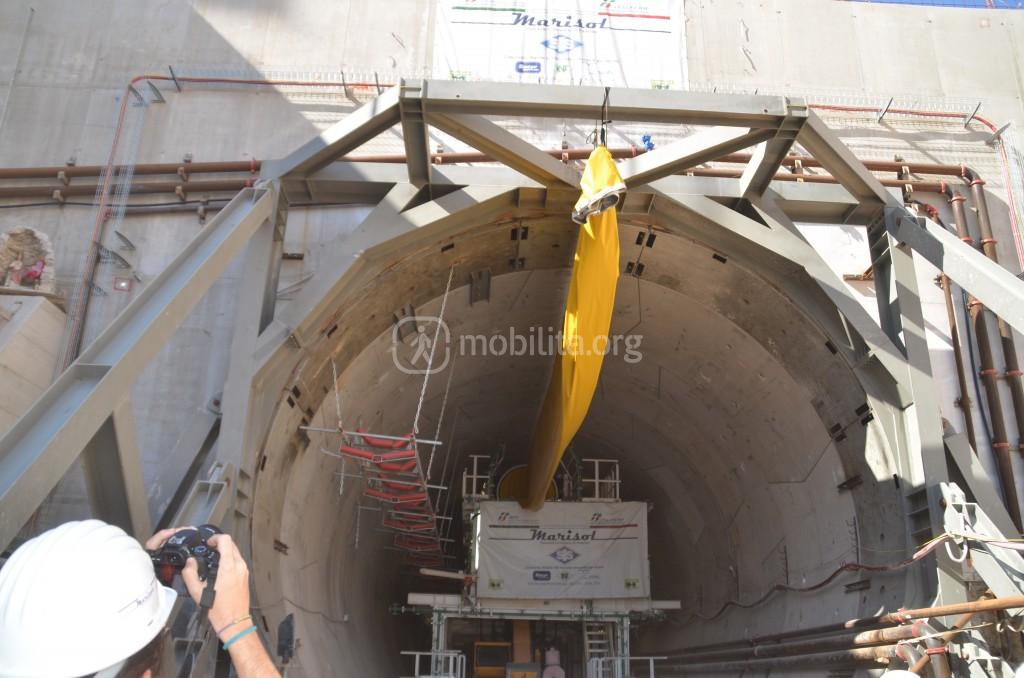

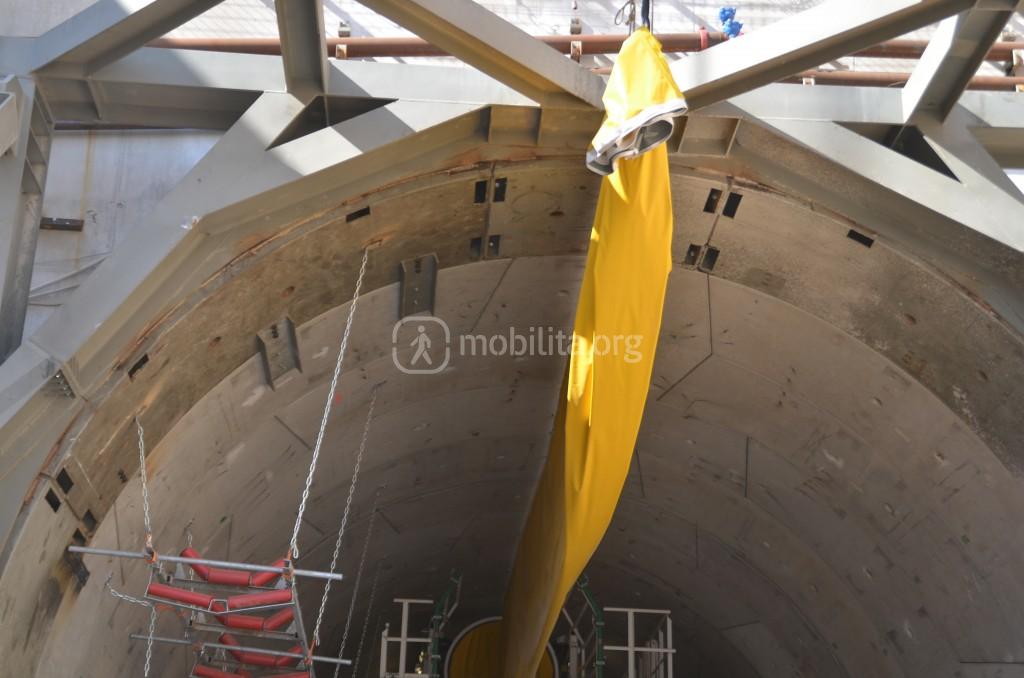

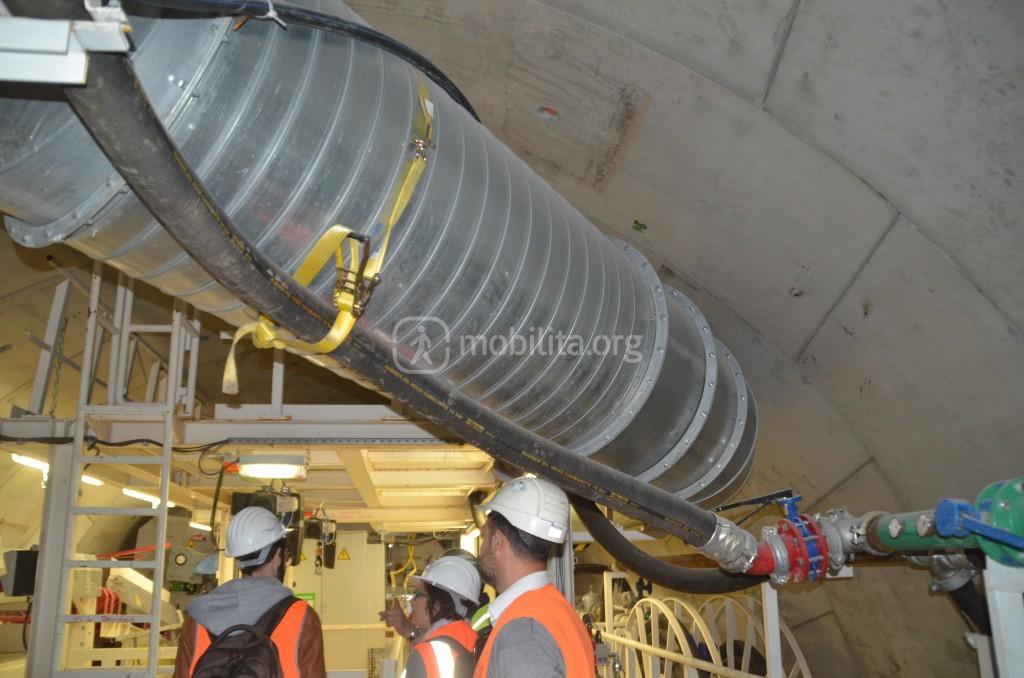

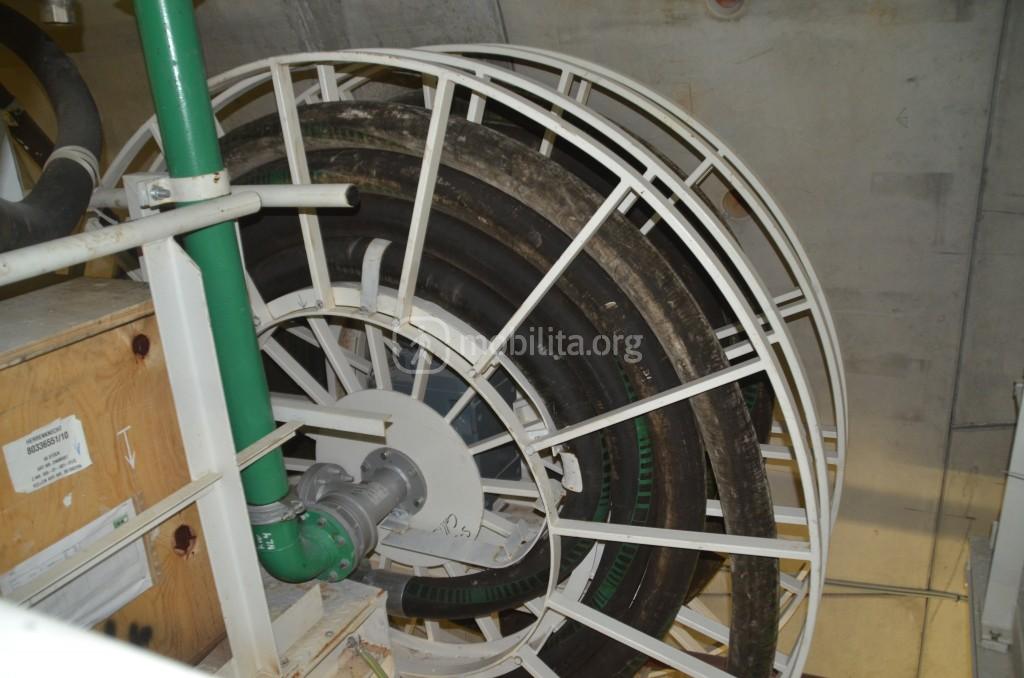

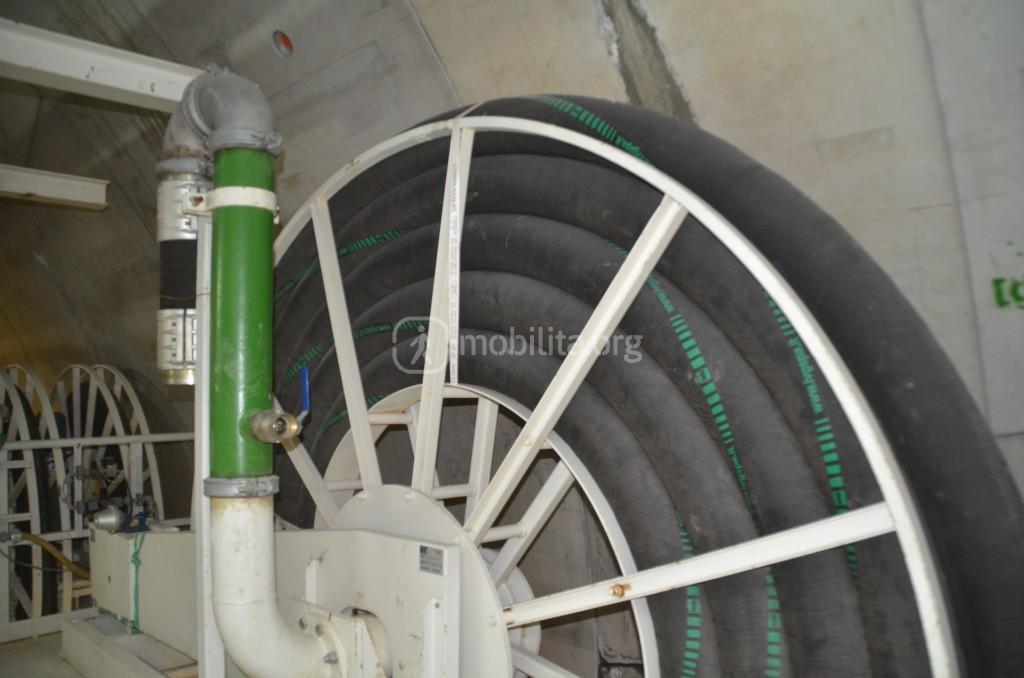

Come potete notare sono state già installate le guide per il nastro trasportatore che porterà la terra di scavo dalla macchina all’area di stoccaggio fuori dal cantiere.

L’area di stoccaggio prevede una grossa vasca che verranno realizzate nelle prossime settimane e che serviranno a far decantare la terra di scavo prima di poterla portare nelle cave sopracitate

Questo slideshow richiede JavaScript.

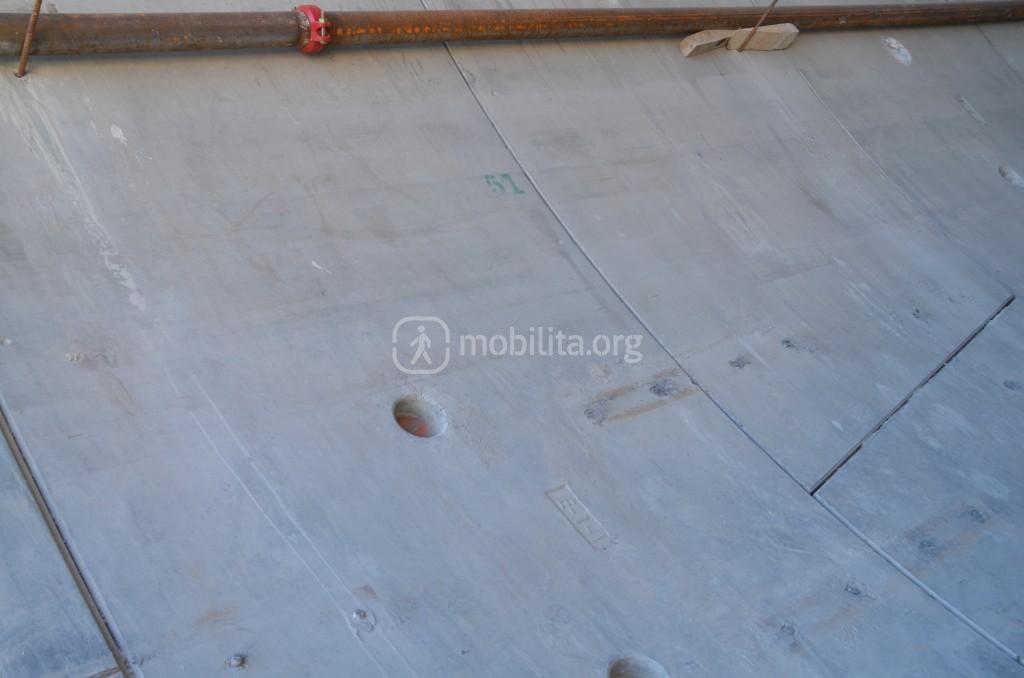

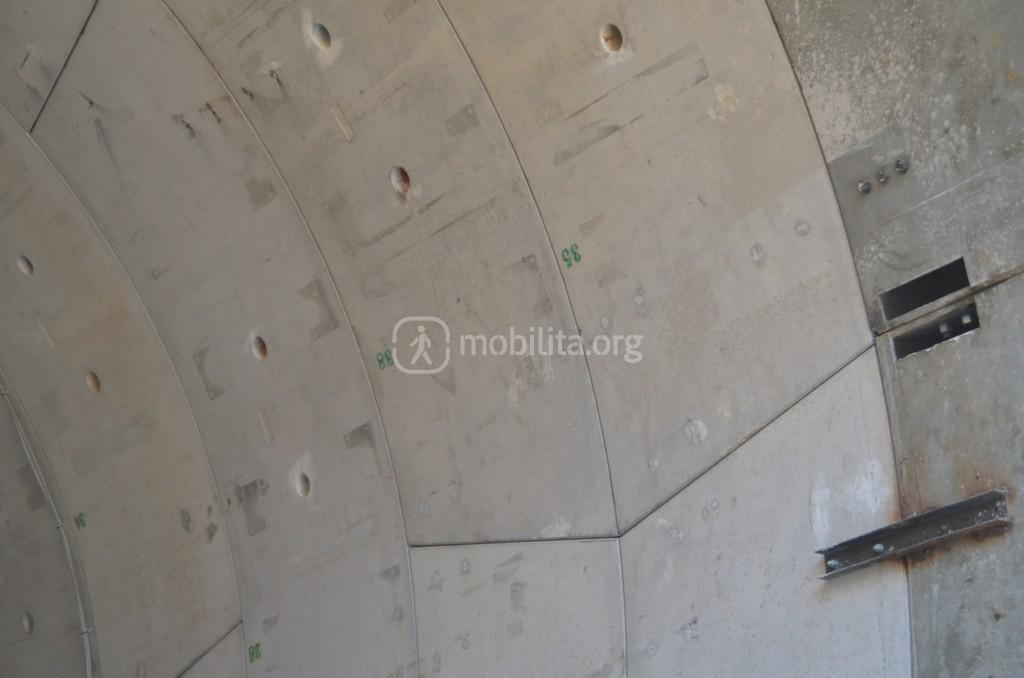

Ogni concio ha una numerazione precisa che permette durante l’intera lavorazione dalla fabbricazione all’impianto di Potenza al montaggio in cantiere di essere identificato.
Bisogna tener presente che ogni concio ha una lavorazione con tolleranze davvero minime, basti pensare che lo scarto sull’errore dovrà essere al millimetro e che anche in cantiere gli operai devono verificare con appositi strumenti che la tolleranza sia rispettata.

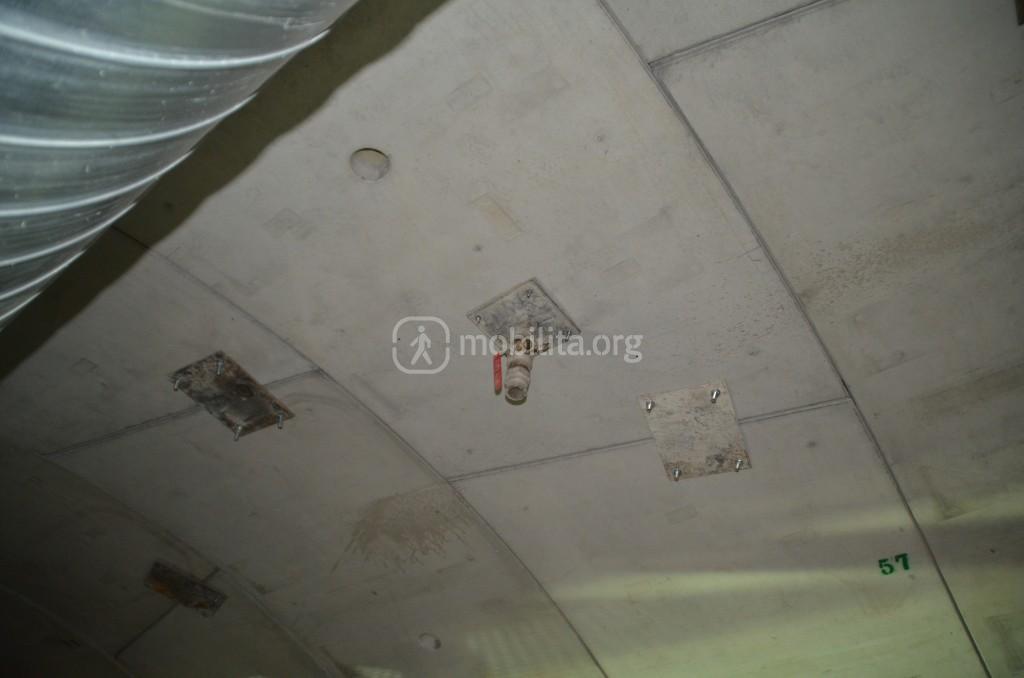

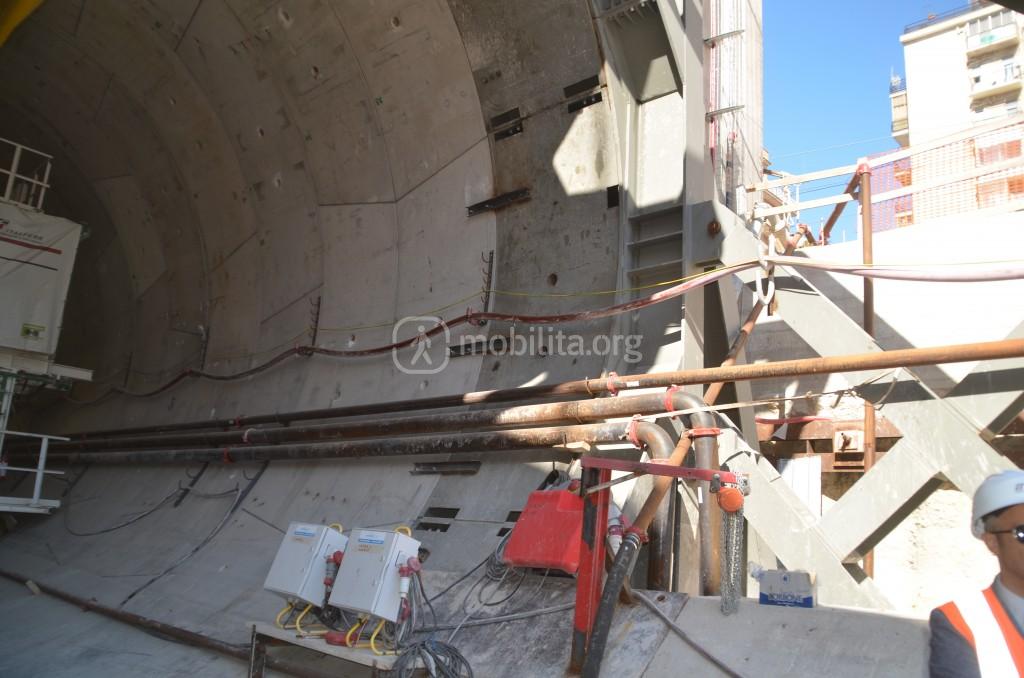

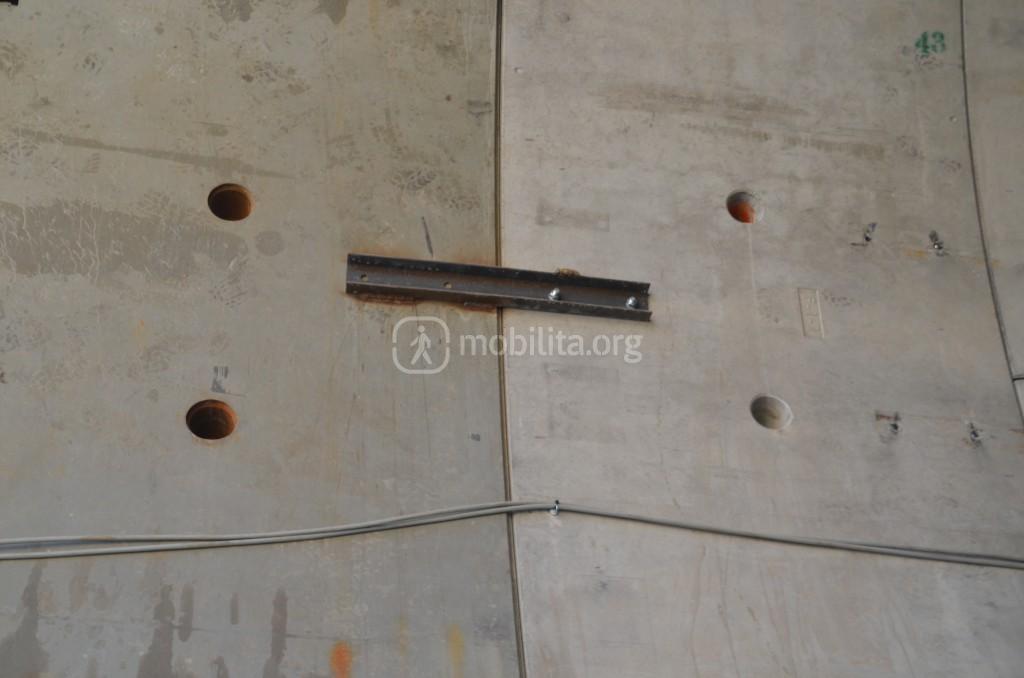

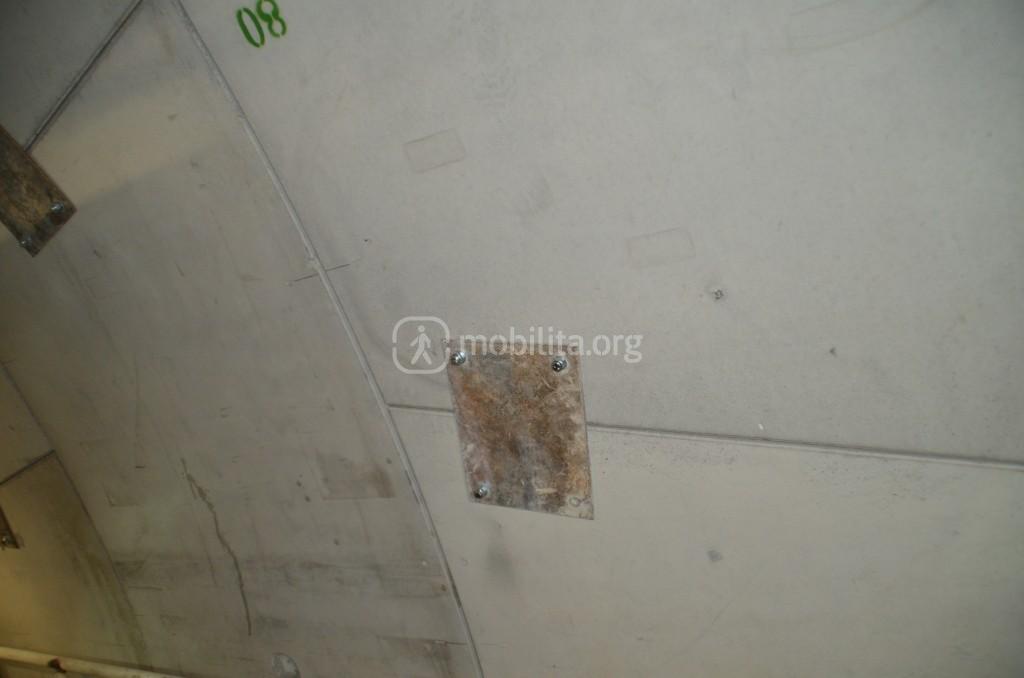

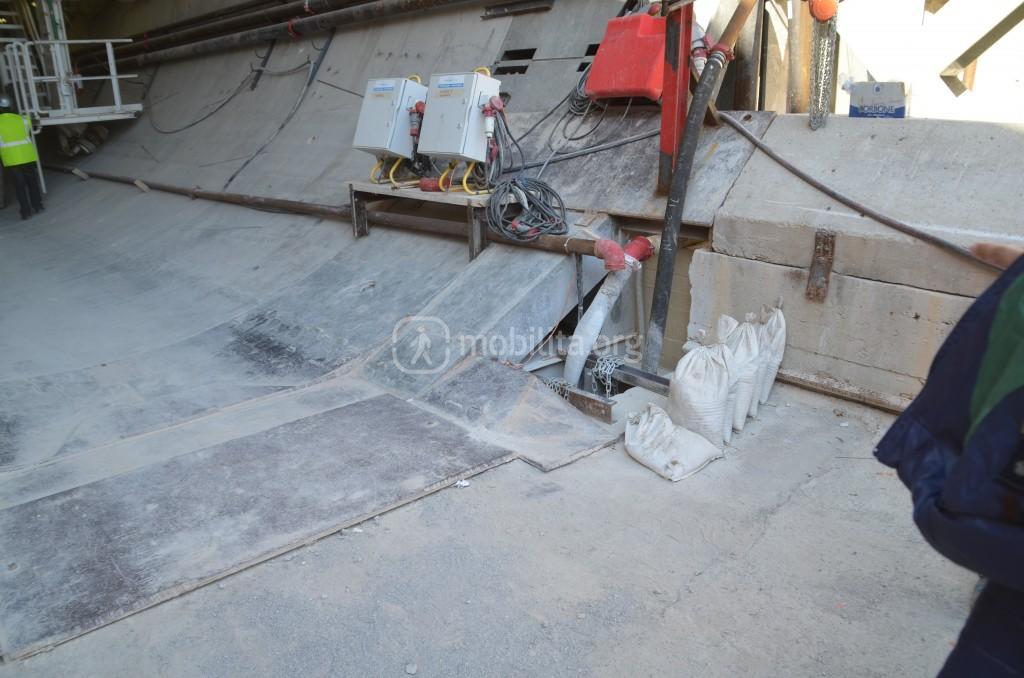

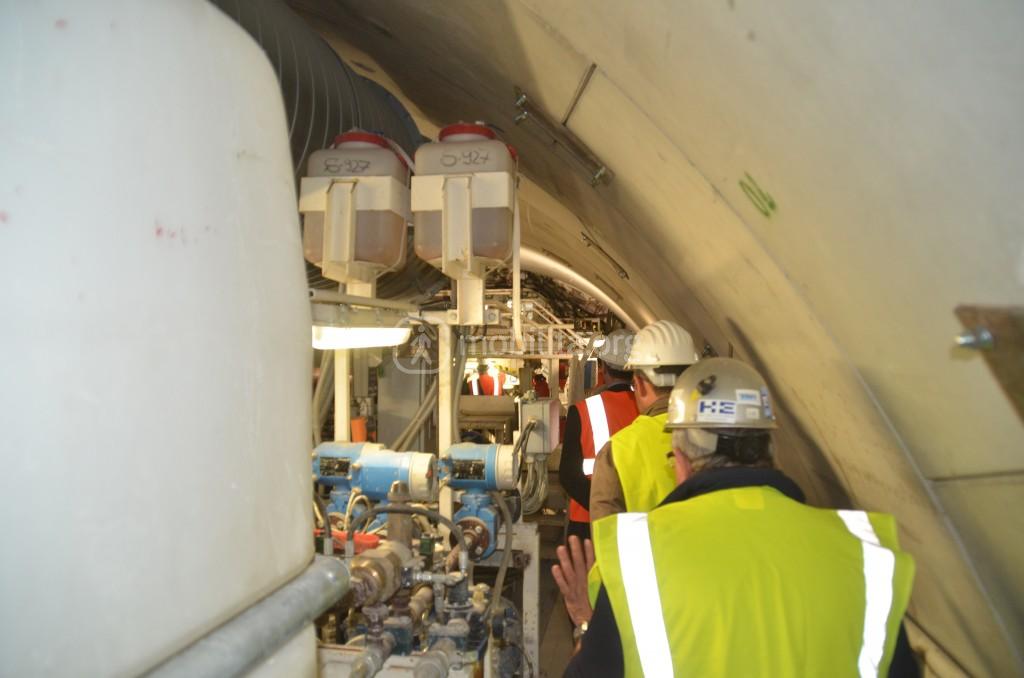

Al momento ogni anello è legato a quello precedente e successivo con delle piastre, poiché trattandosi di avanzamento dentro ad un tunnel già precedentemente scavato è necessario riempire lo spazio che si crea tra la parete esistente e la parete di conci realizzata da Marisol, ecco perché questa è una fase molto delicata che rispetto all’avanzamento tradizionale richiede massima cautela.

Questo slideshow richiede JavaScript.

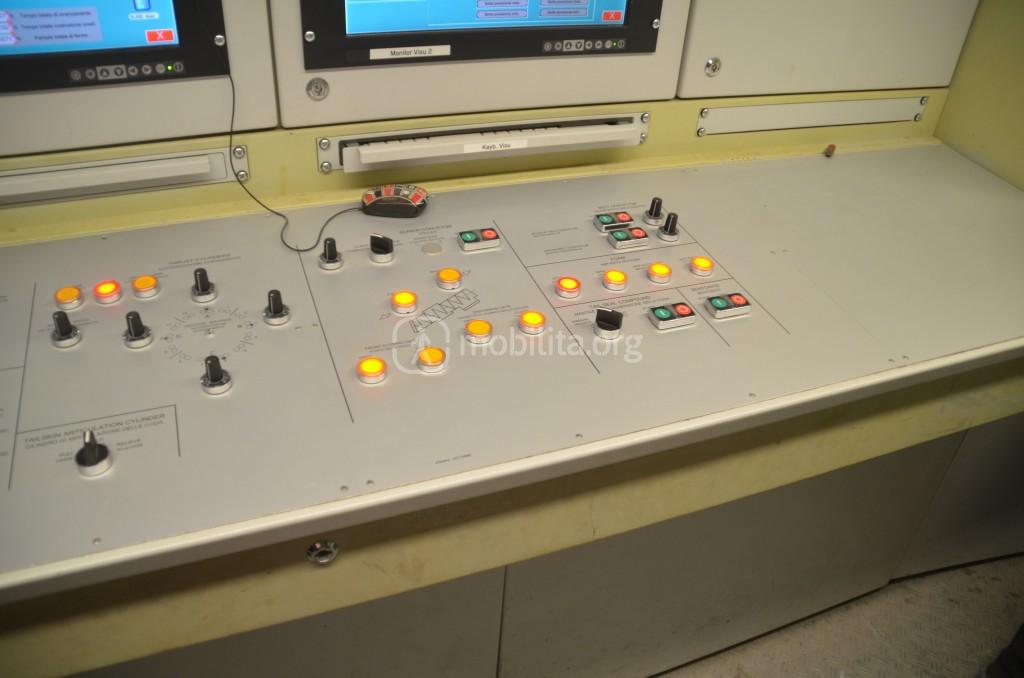

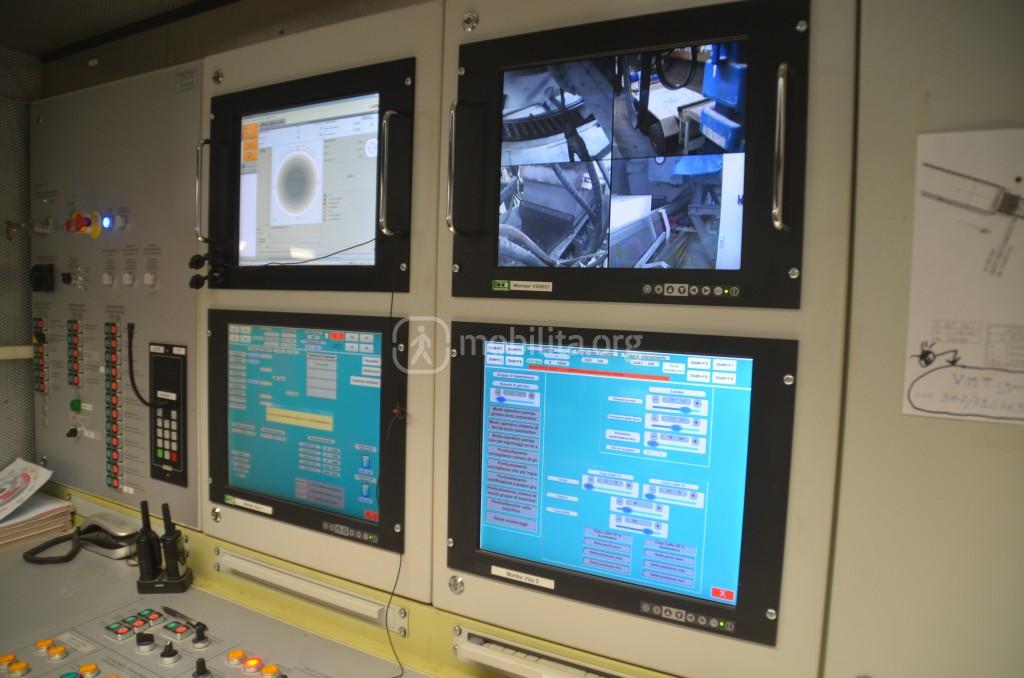

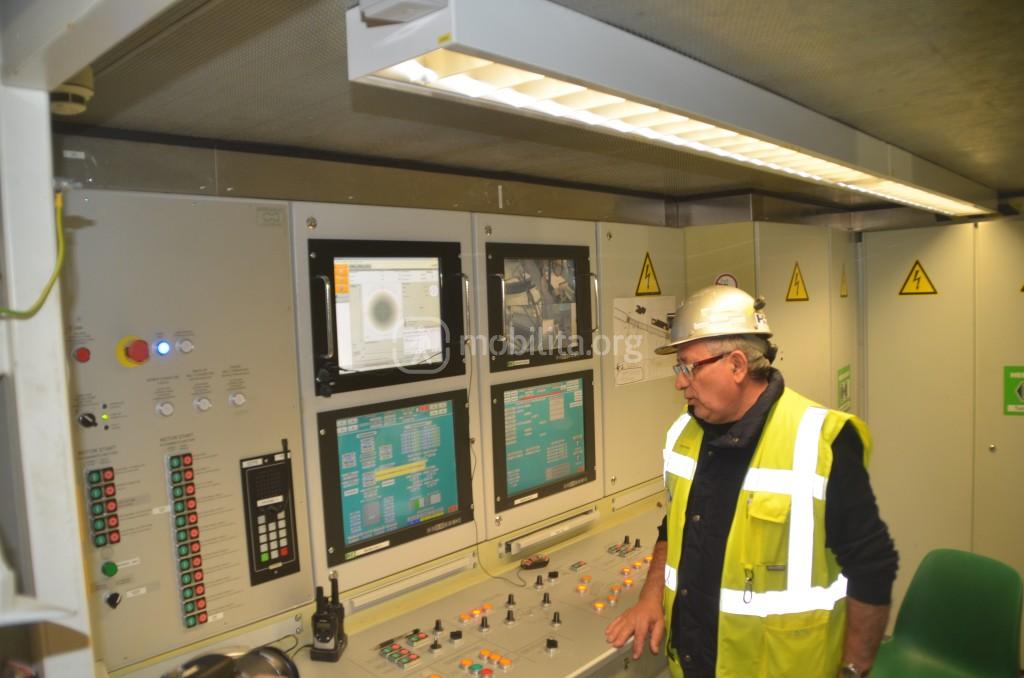

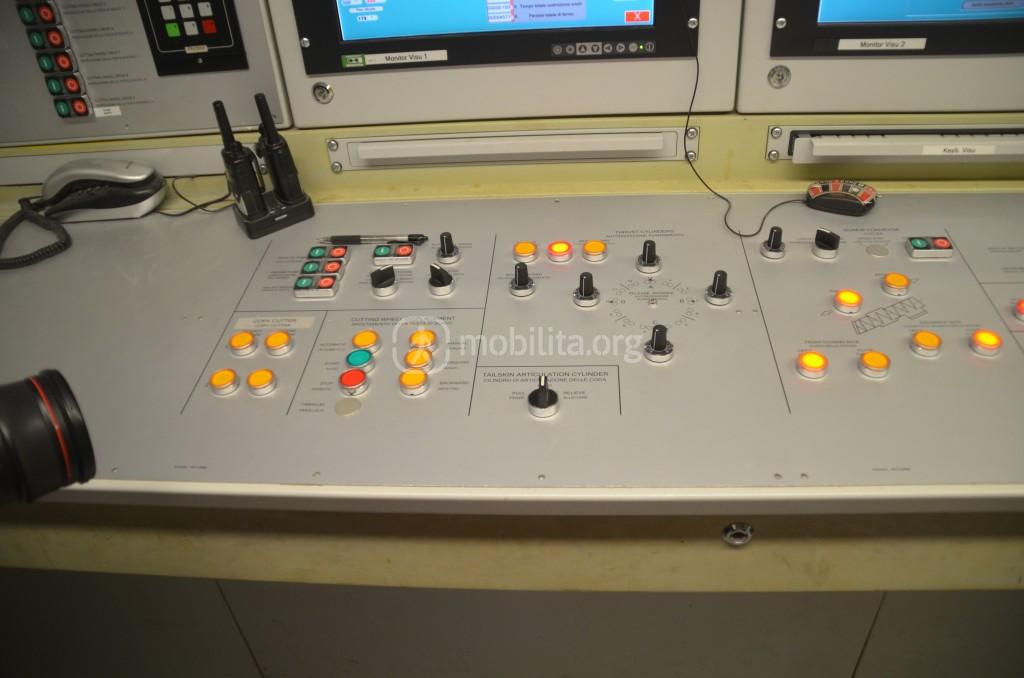

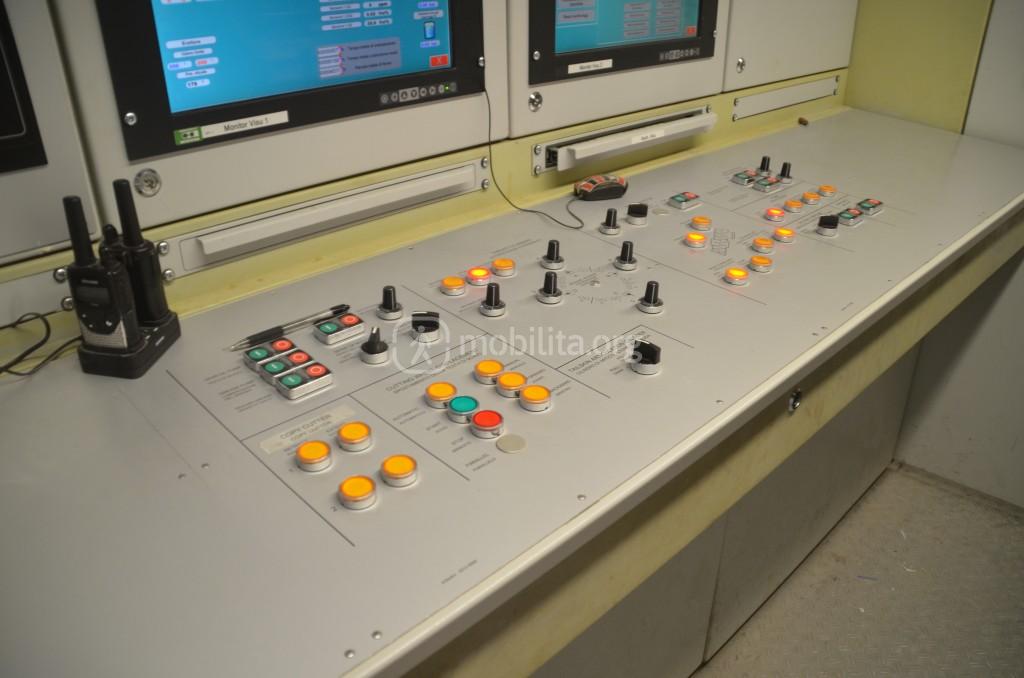

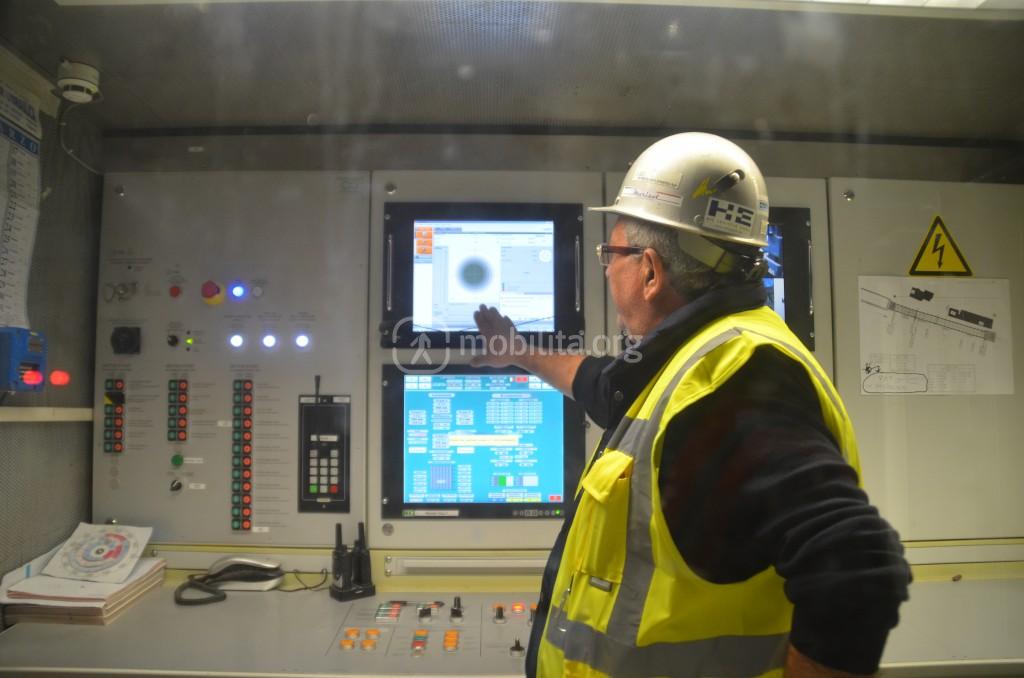

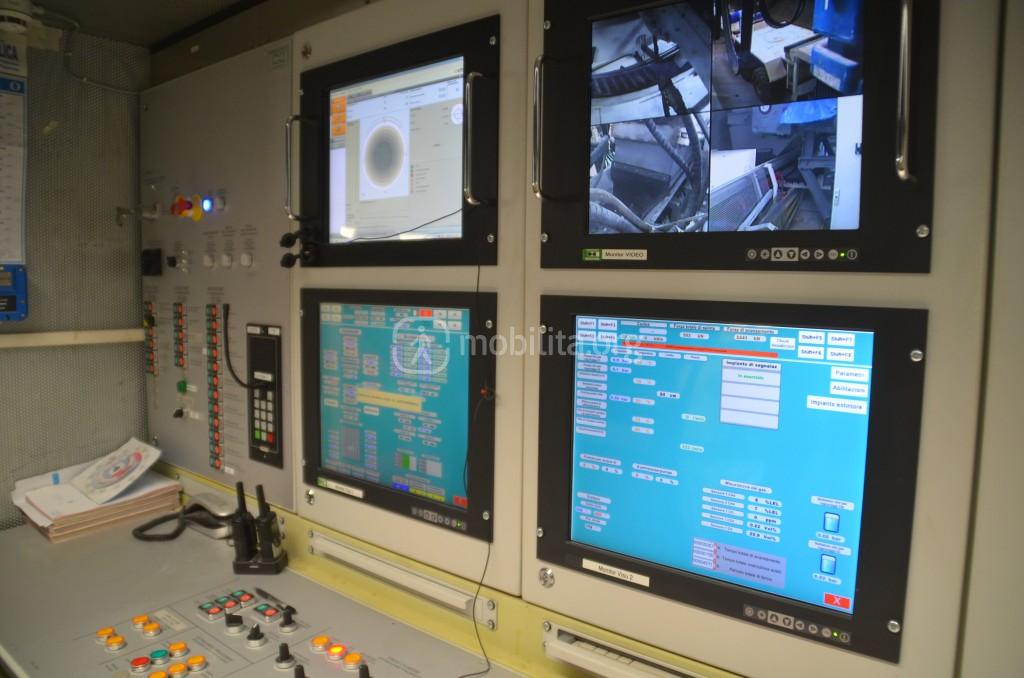

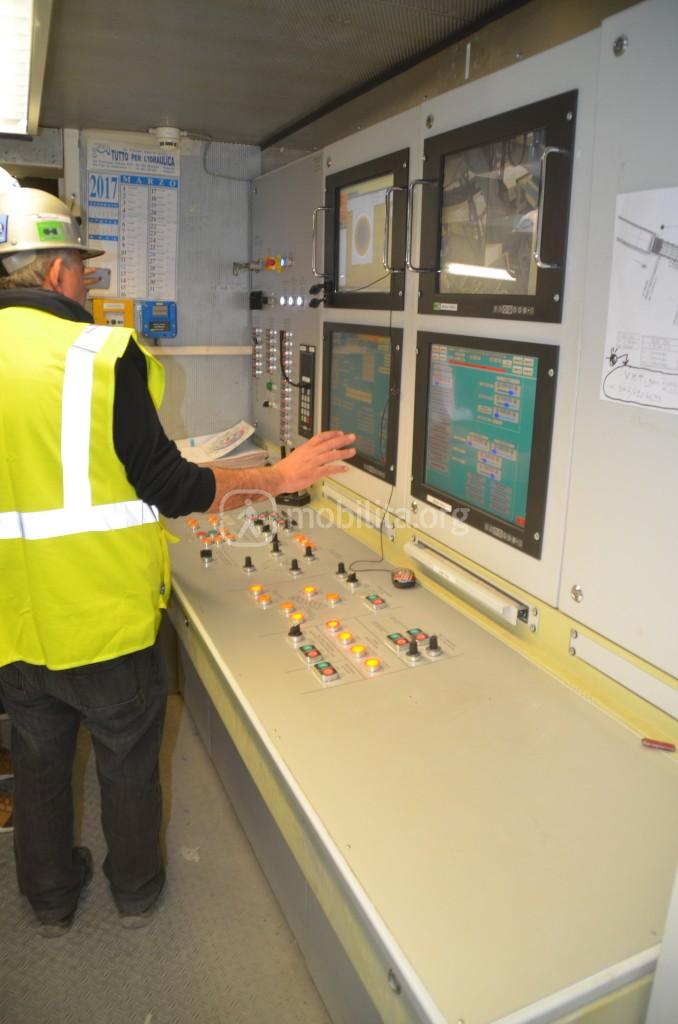

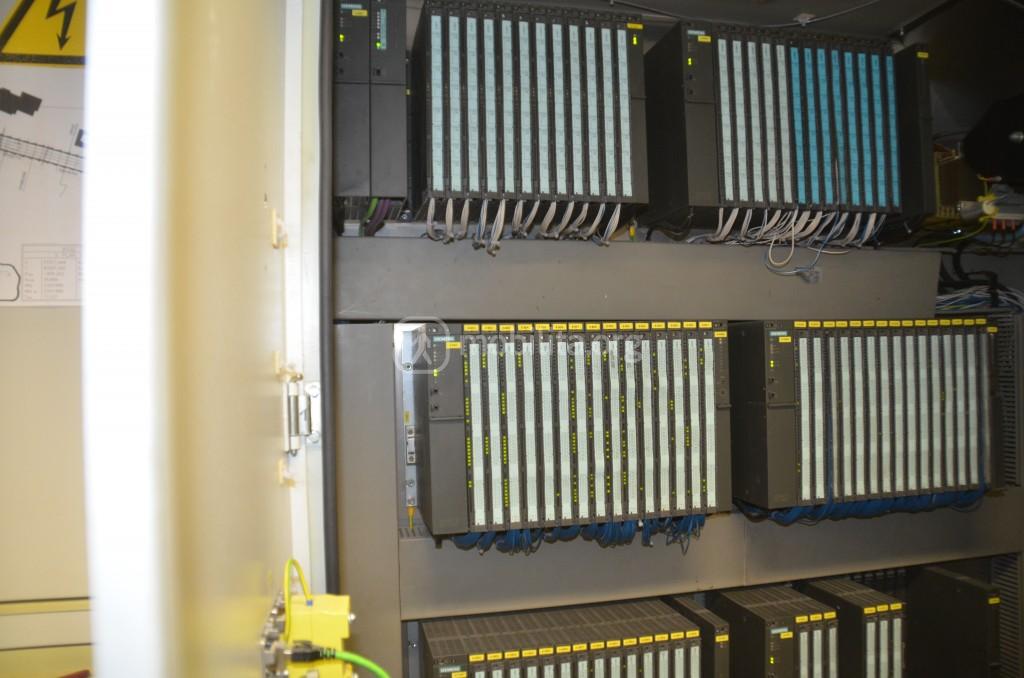

La camera di controllo dov’è contenuto il cervello dell’enorme talpa è una piccolissima stanzetta dove all’interno vi spazio per un solo operatore che ha sotto controllo tutto.

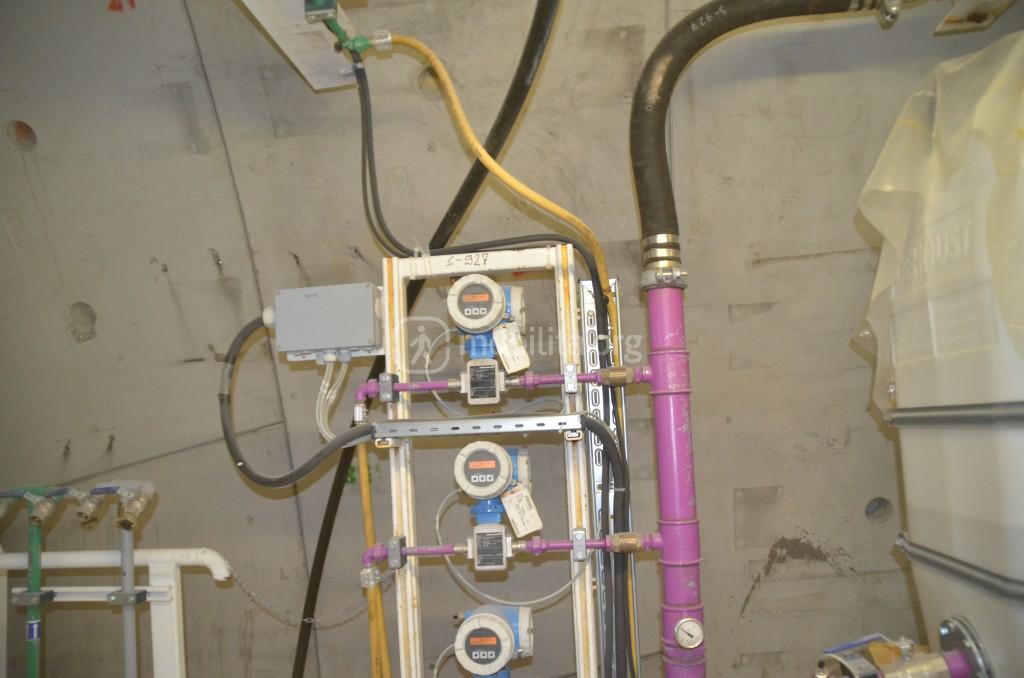

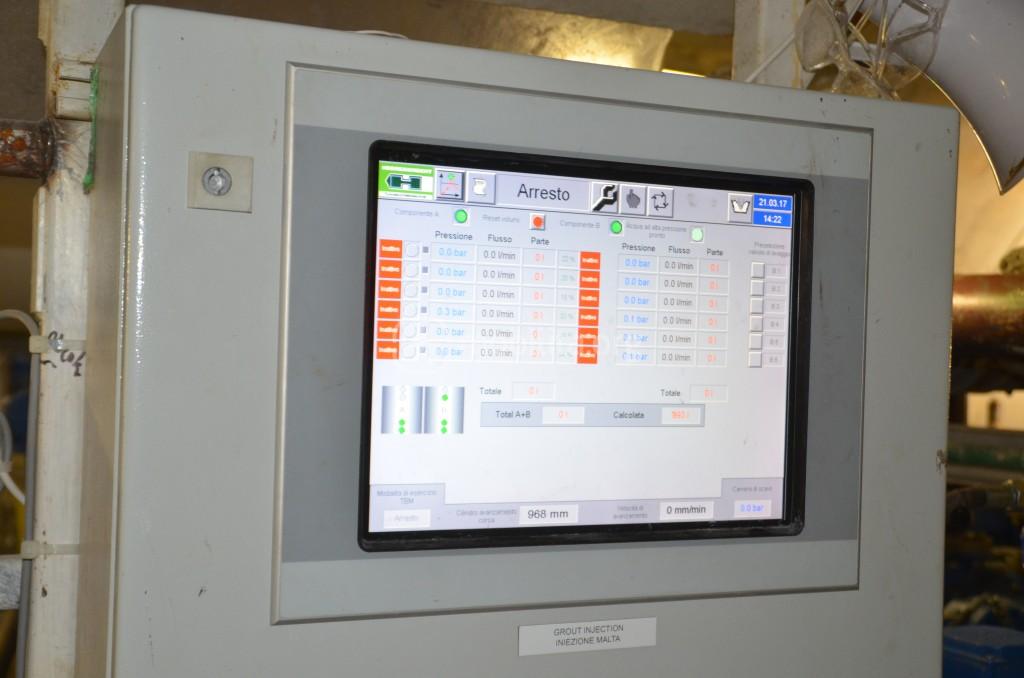

Dalle pressioni, all’energia elettrica, dalla direzione, alla rotazione e inclinazione dello scudo, dalle telecamere di videosorveglianza alla quantità di malta iniettata.

Questo slideshow richiede JavaScript.

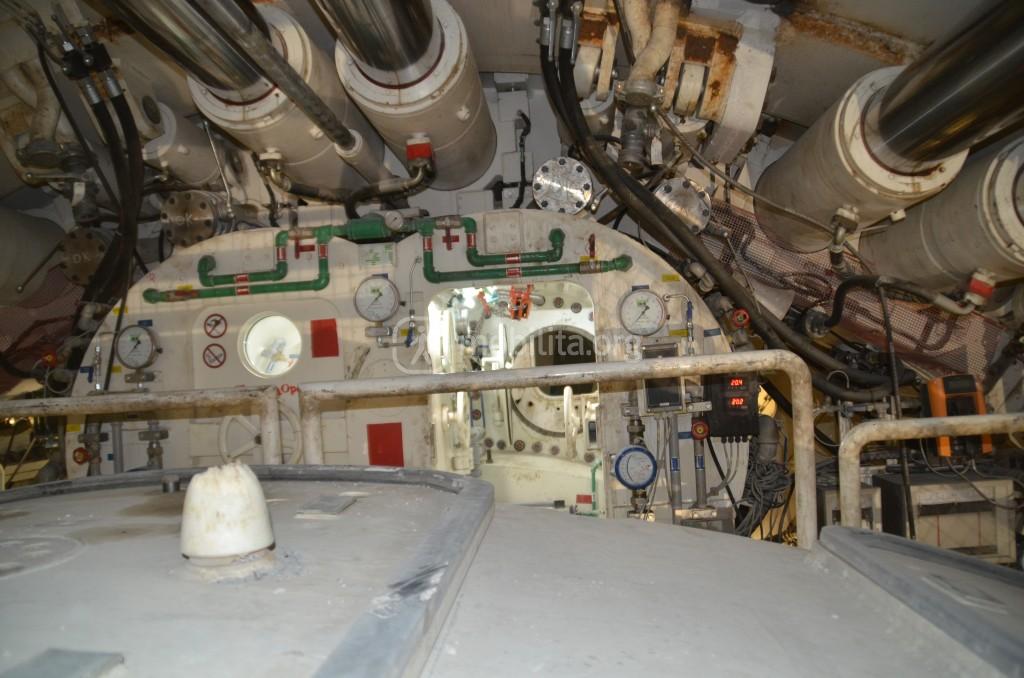

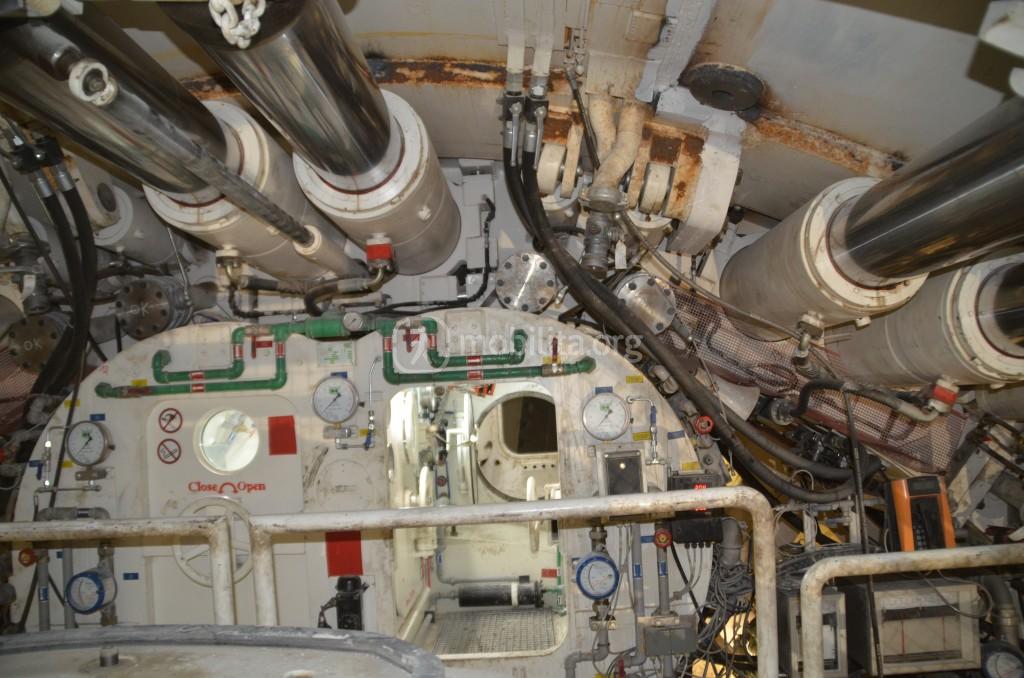

La macchina è dotata anche di una camera iperbarica perché dopo aver lavorato al fronte di scavo a pressioni di circa 2 bar superiore all’atmosferica, per permettere agli operatori di riportarsi a pressione atmosferica è obbligatorio effettuare un ciclo all’interno della camera, così come avviene ai sommozzatori dopo essere stati esposti a lungo ad alte pressioni.

Questo slideshow richiede JavaScript.

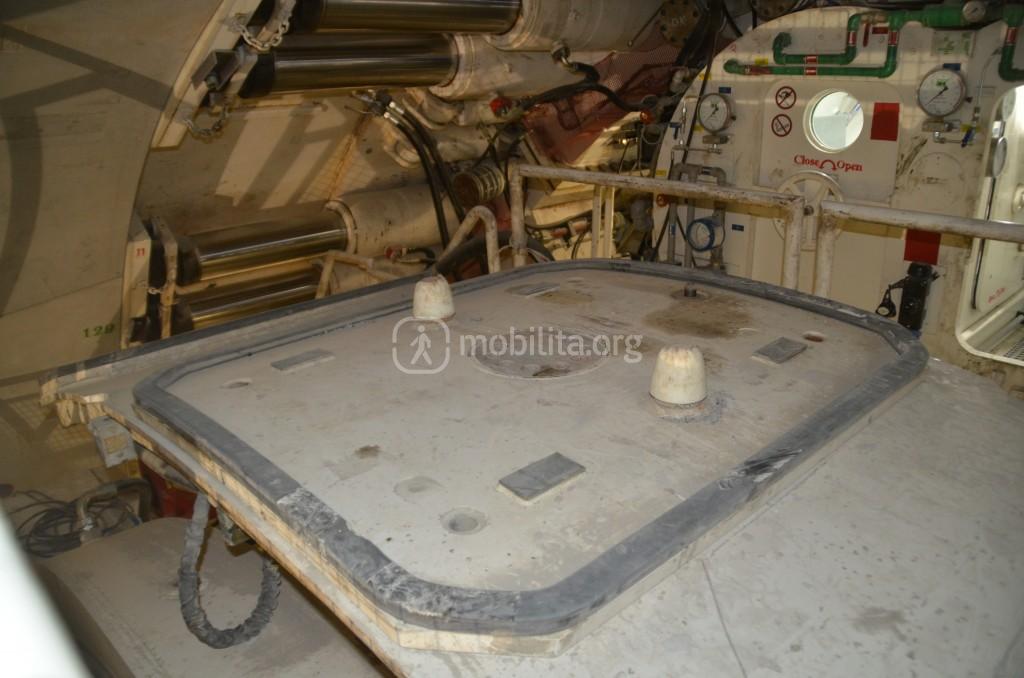

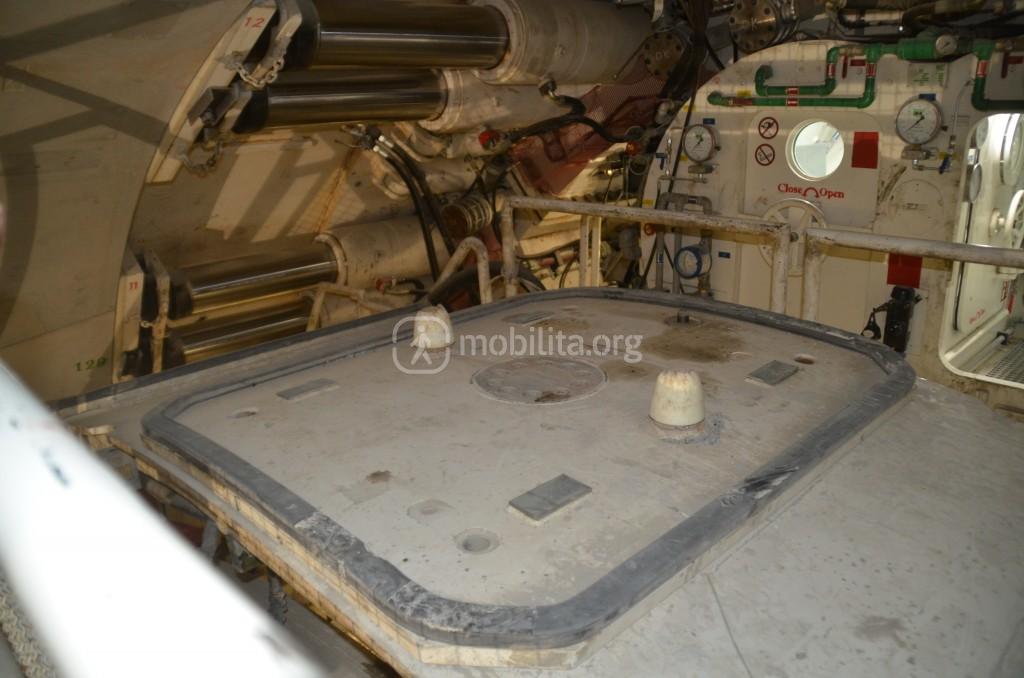

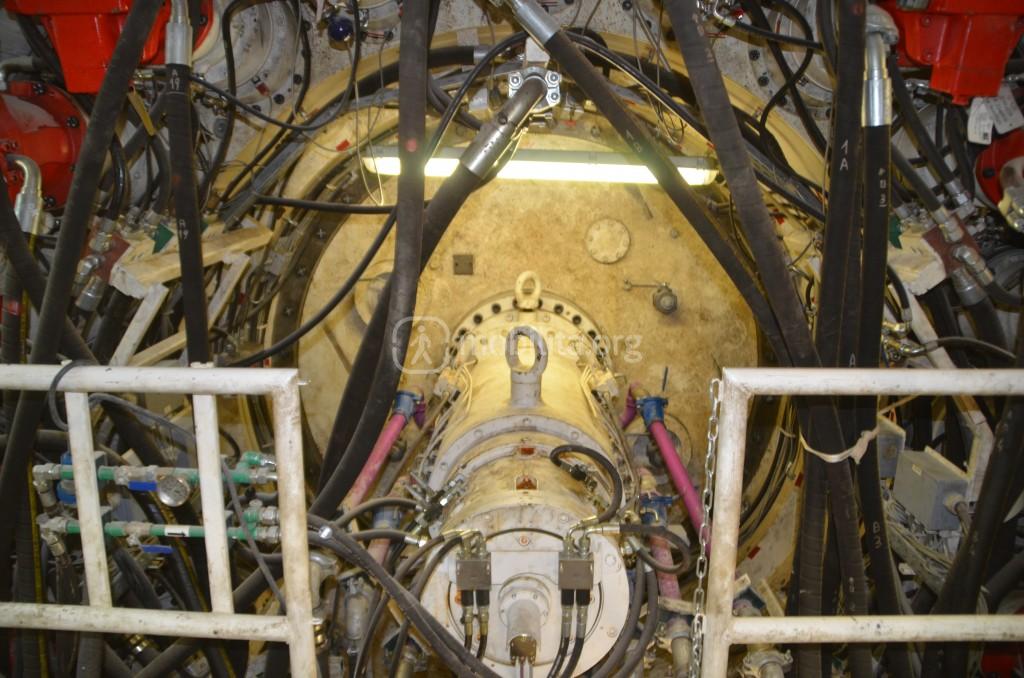

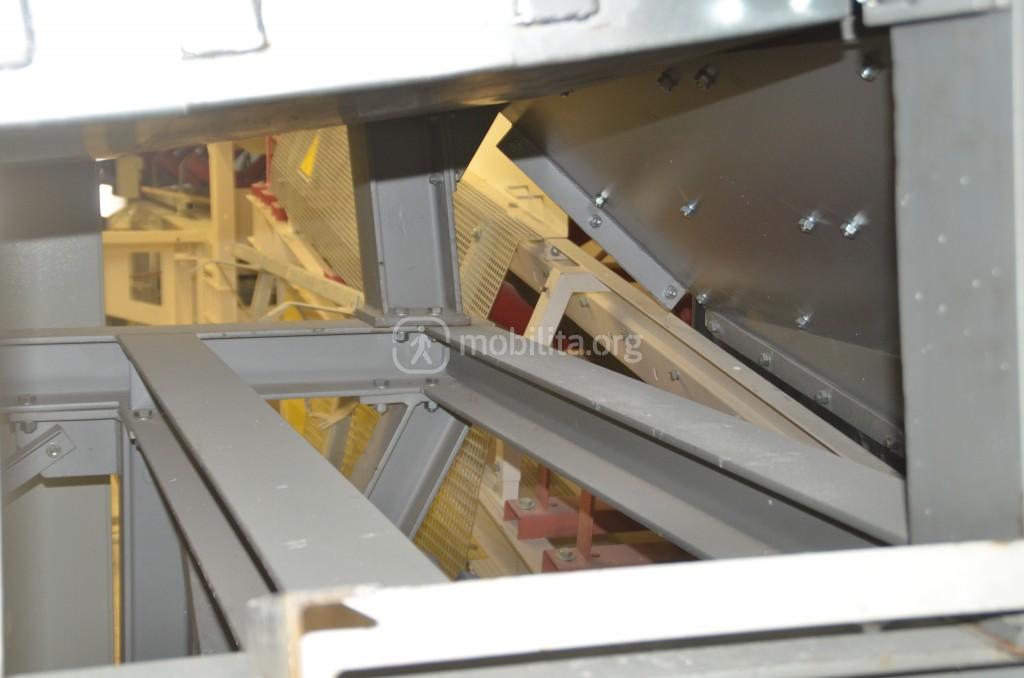

Il sistema di fissaggio dei conci è molto particolare, il concio arriva da sotto il macchinario direttamente dall’esterno del cantiere, qui un erettore tramite delle grosse ventose lo aggancia e lo porta in posizione.
Questa la procedura:

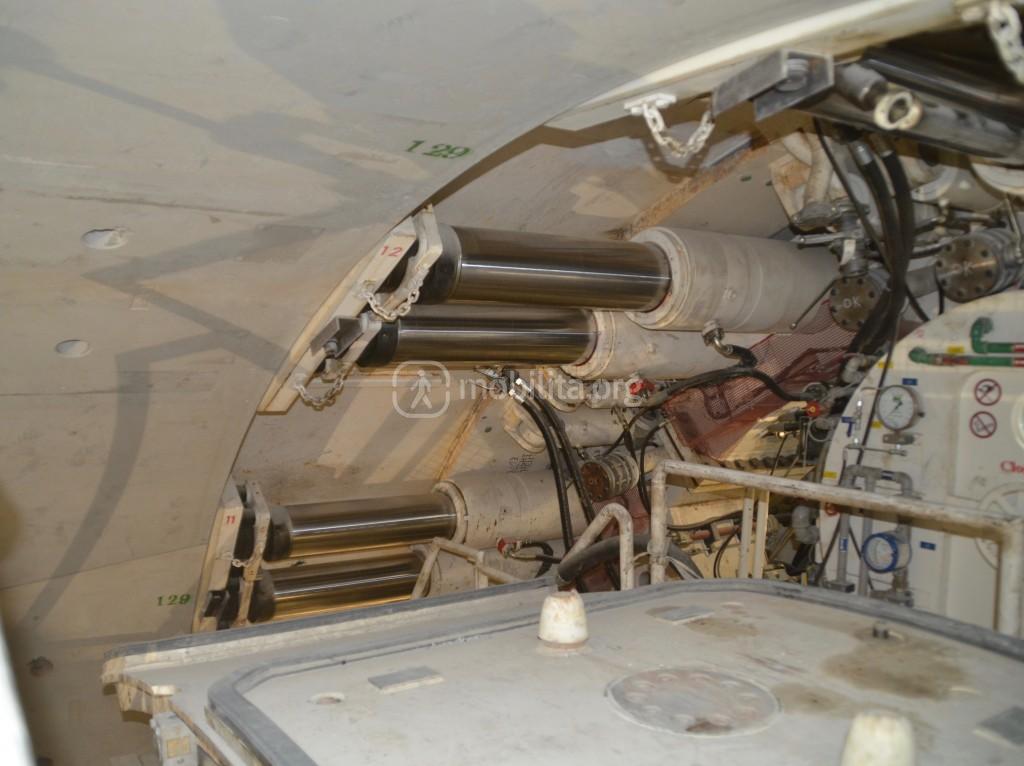

  1. mediante l’erettore viene agganciato il concio e contemporaneamente vengono retratti i cilindri di spinta in corrispondenza della posizione in cui andrà montato detto concio;
  2. il concio è accostato all’anello precedentemente montato nella posizione in cui dovrà essere fissato mediante spinotti di acciaio/bulloni passanti tra anelli consecutivi;
  3. i cilindri, precedentemente retratti, vengono riaccostati sul nuovo concio appena montato;
  4. con la medesima procedura si esegue il montaggio degli altri conci fissandoli all’anello precedente e tra di loro;
  5. come ultimo elemento si monta l’elemento di chiave fissandolo sempre all’anello che lo precede.

Questo slideshow richiede JavaScript.

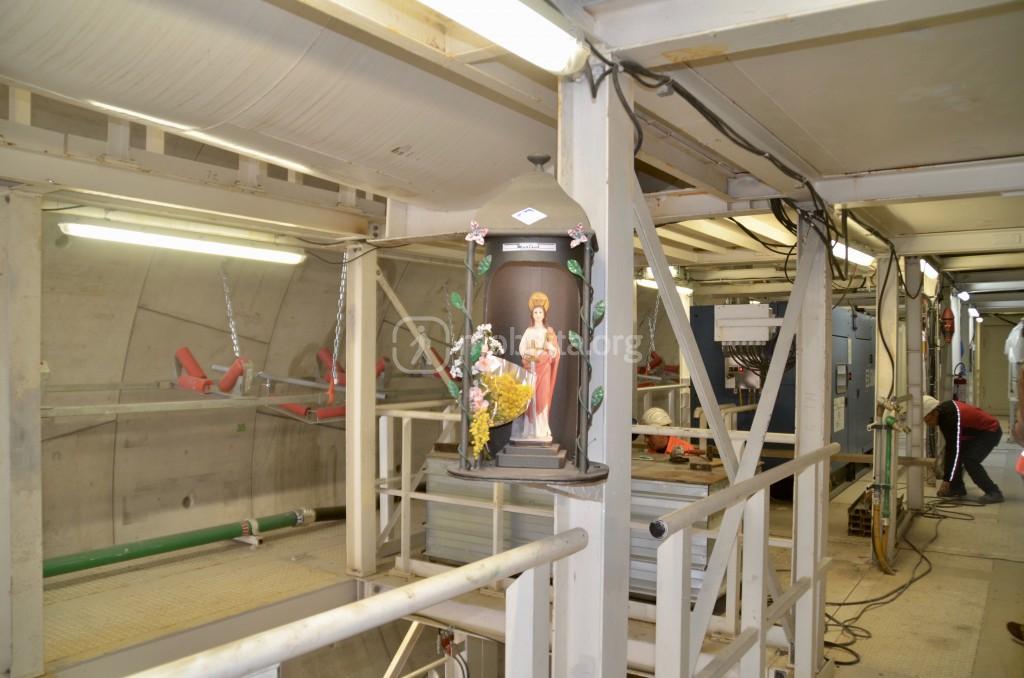

Nelle foto noterete la statuetta di Santa Barbara, protettrice di chi lavora in galleria. La statuetta è stata “prestata” dal geometra Esposito, ma l’intera struttura in acciaio che la ospita è stata realizzata dalle maestranze Sis. Una piccola curiosità che ci hanno mostrato con orgoglio, non solo per far notare la grande professionalità, ma anche perché con la scusa ci hanno spiegato che tutto ciò che vedevamo intorno a noi o quasi era stato realizzato dagli operai.

Questo slideshow richiede JavaScript.

Ma dopo tutte queste parole, quando potremo vederla in “azione”?
La talpa partirà verso il mese di maggio (proprio a causa dell’atteso nulla osta dell’Arpa) e scaverà 2 km alla media di 8/10 metri al giorno, per 7-8 mesi circa. Al momento, la testa fresante (cioè lo scudo rotante che scaverà il tunnel ferroviario, ndr) è posto a 140 metri dall’imbocco della galleria, cioè a 10 metri dal fronte di scavo.
